40

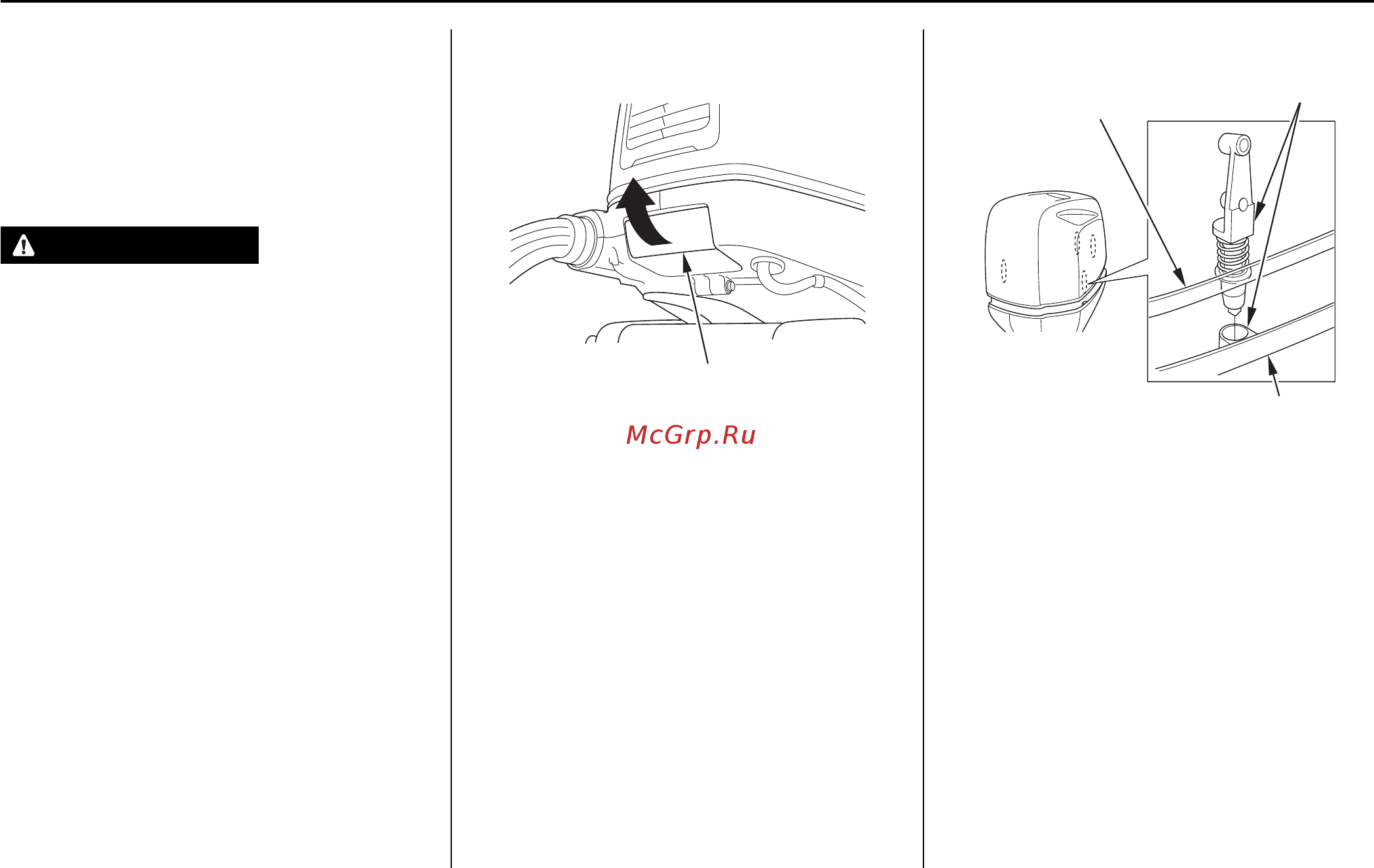

6. КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
<Установка>
БОКОВАЯ ЧАСТЬ КОРПУСА ПОДВЕСНОГО МОТОРА
1. Установите кожух двигателя на корпус
подвесного мотора.
2. Нажмите на кожух двигателя так, чтобы
замок кожуха соединился с фиксатором
на корпусе подвесного мотора.
Снятие и установка капота двигателя
< Демонтаж >
ЗАМОК КОЖУХА ДВИГАТЕЛЯ
1. Отстегните замок кожуха двигателя.
2. Снимите кожух двигателя, потянув его
вверх.
Подвесной мотор модели BF250A оснаща-
ется 4-тактным двигателем жидкостного
охлаждения, который работает на неэтили-
рованном бензине. Для эксплуатации двига-
теля требуется также моторное масло. Перед
пуском двигателя необходимо выполнить
следующие операции контрольного осмотра.
ПРЕДУПРЕЖДЕНИЕ
Операции контрольного осмотра
должны выполняться при неработаю-
щем двигателе.
БОКОВАЯ ПАНЕЛЬ КОЖУХА
ЗАМКИ КОЖУХА
