32
УСТАНОВКА ПОДВЕСНОГО МОТОРА
ПРИМЕЧАНИЕ
• Антикавитационная плита должна
располагаться на глубине не менее 100 мм
(относительно поверхности воды).
В противном случае, возможно
недостаточное поступление воды в насос
системы охлаждения и перегрев двигателя.
• Низкая установка подвесного мотора
может привести к повреждению двигателя.
При максимальной нагрузке на лодку,
полностью опустите подвесной мотор
и заглушите двигатель. Убедитесь, что
выпускное отверстие холостого хода
находится на расстоянии 150 мм или выше
от уровня воды.
Расположение подвесного мотора по высоте
Проверьте, чтобы высота транца лодки со-
ответствовала длине дейдвуда подвесного
мотора. Неправильное положение по высоте
снизит эффективность подвесного мотора.
Подвесной мотор должен быть установлен
так, чтобы антикавитационная плита рас-
полагалась выше плоскости днища лодки на
0-25 мм. Высота дейдвуда зависит от назна-
чения лодки и типа ее корпуса. Придержи-
вайтесь рекомендаций завода-изготовителя
судна.

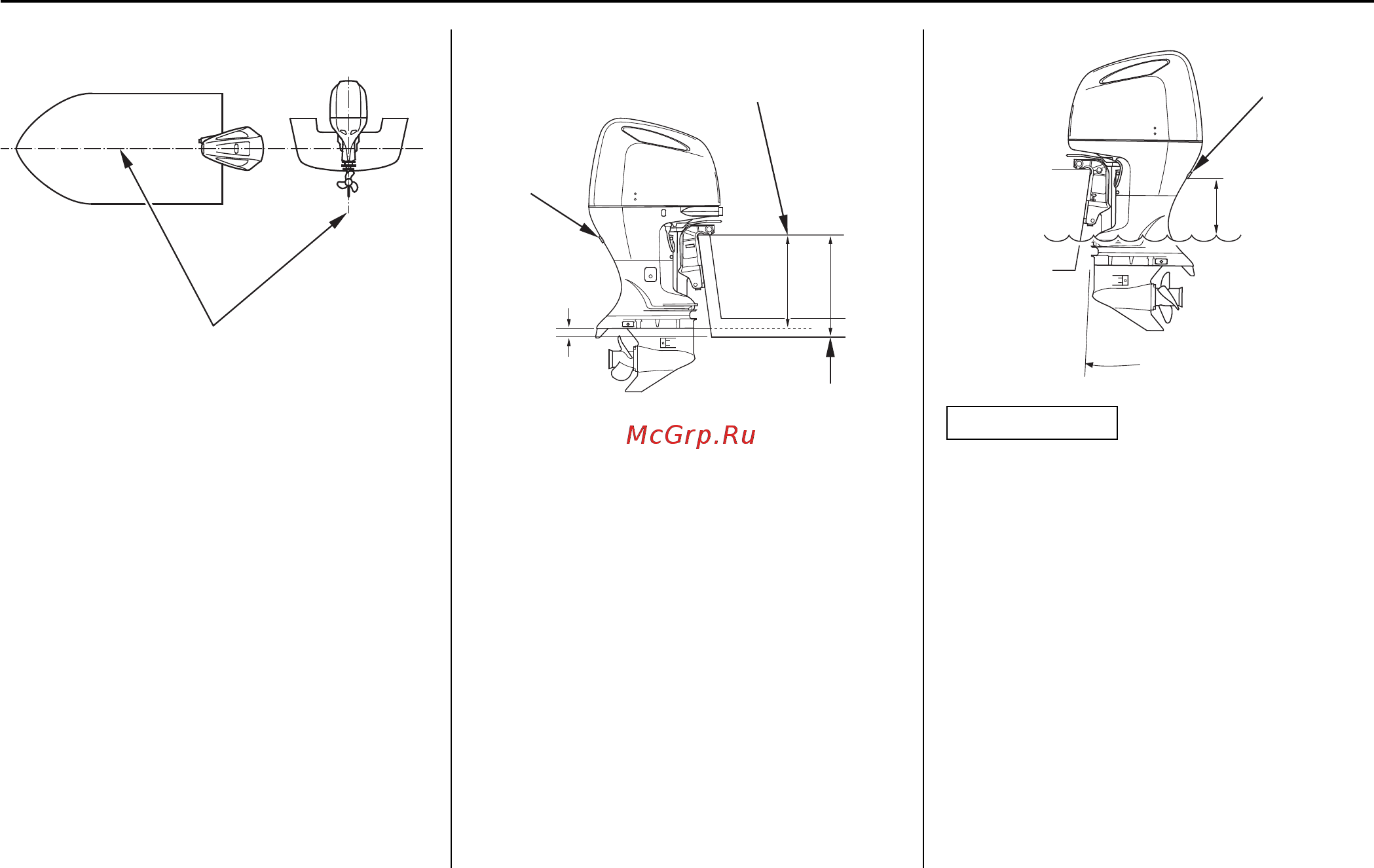

Расположение
Установите подвесной мотор на корме судна
строго по линии, разделяющей транец судна
пополам в горизонтальной плоскости.
ВЫСОТА ТРАНЦА ЛОДКИ
ВЫПУСКНОЕ
ОТВЕРСТИЕ
ХОЛОСТОГО
ХОДА
0-25 мм
ДЛИНА ДЕЙДВУДА
ГОРИЗОНТАЛЬНАЯ ПЛОСКОСТЬ
ВЫПУСКНОЕ
ОТВЕРСТИЕ
ХОЛОСТОГО
ХОДА
150 мм и более
УРОВЕНЬ ВОДЫ
МАКСИМАЛЬНО
ОПУЩЕННЫЙ
ПОДВЕСНОЙ МОТОР
