55
ПУСК ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ
Если двигатель не прогрет до нормальной ра-
бочей температуры, то при попытке увеличить
частоту вращения коленчатого вала может
включиться зуммер и сигнализатор перегрева
двигателя. При этом обороты двигателя авто-
матически уменьшатся.
ПРИМЕЧАНИЕ:
Перед отходом от причала проверьте функ-
ционирование аварийного выключателя
двигателя.
5. Проверьте состояние индикатора
нормального давления масла: индикатор
должен быть включен.
Если индикатор выключен, остановите дви-
гатель и выполните следующие действия.
1) Проверьте уровень моторного масла (см.
стр. 42).
2) Если уровень моторного масла в норме,
а индикатор не включается, обратитесь
к официальному дилеру компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.
6. Прогрейте двигатель, соблюдая
следующие рекомендации:
При температуре окружающего воздуха
выше 5°C дайте двигателю поработать на
холостом ходу не менее 2-3 минут.
При температуре окружающего воздуха
ниже 5°C прогревайте двигатель не
менее 5 минут при частоте вращения
коленчатого вала 2000 об/мин.
Если двигатель не прогрет до нормальной
рабочей температуры, он не сможет
развивать номинальную мощность.

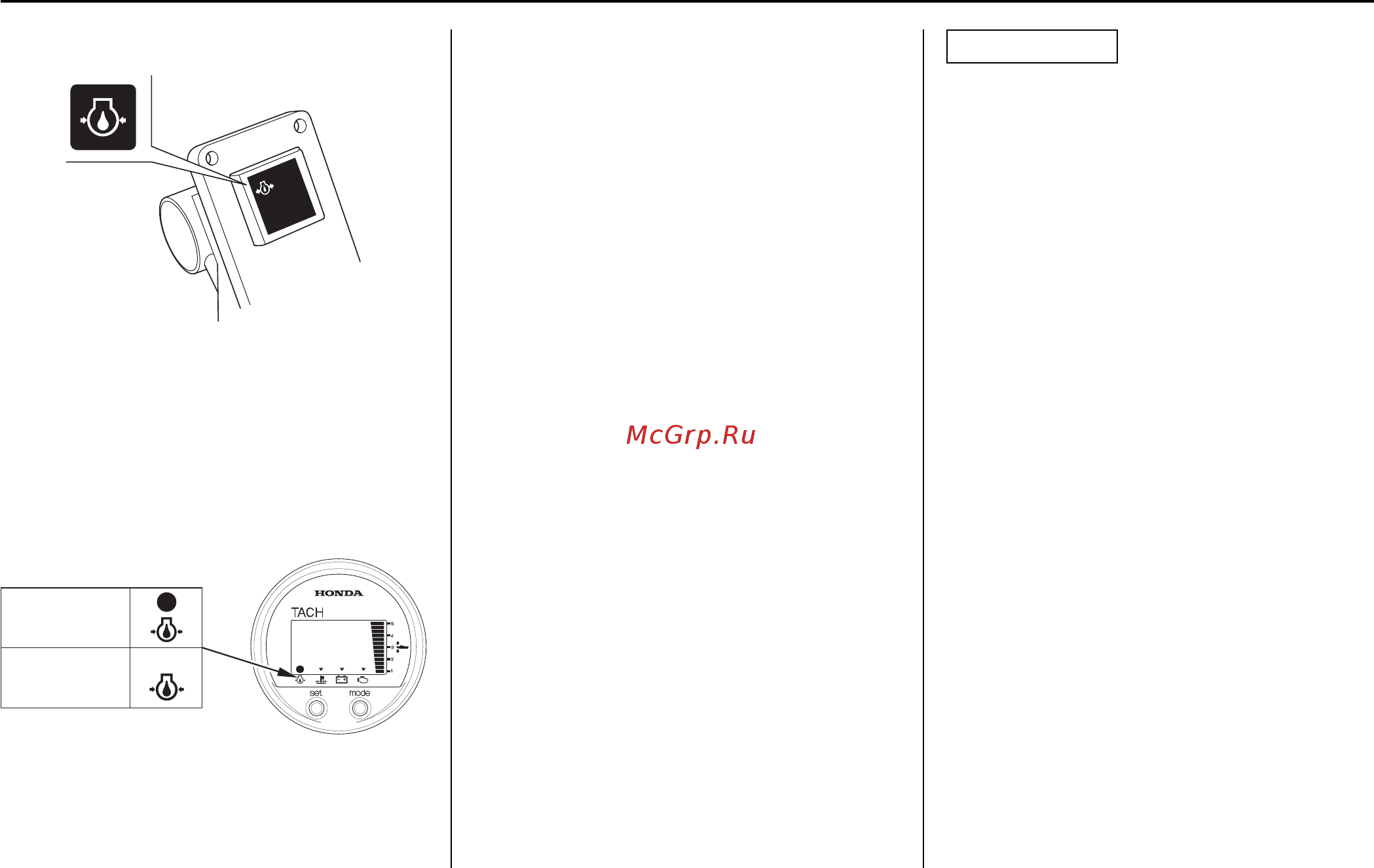

Исправное
состояние
Неисправность
ИНДИКАТОР НОРМАЛЬНОГО
ДАВЛЕНИЯ МОТОРНОГО МАСЛА
РАБОЧЕЕ
ПОЛОЖЕНИЕ:
ON (ВКЛ)
НЕИСПРАВНОСТЬ:
OFF (ВЫКЛ)
ЦИФРОВОЙ ТАХОМЕТР
