78
ТРАНСПОРТИРОВКА
ПРИМЕЧАНИЕ
Запрещается заниматься транспортиров-
кой лодки с поднятым подвесным мотором.
При падении подвесного мотора лодка или
подвесной мотор могут получить серьезные
повреждения.
Во время транспортировки подвесной мотор
должен находиться в рабочем положении.
Если это приводит к уменьшению дорожно-
го просвета, следует перевозить подвесной
мотор в поднятом положении, используя
специальное опорное устройство, напри-
мер, раму для установки на транец лодки.
Также рекомендуем снять подвесной мотор
с лодки.
Транспортировка судна с установленным
мотором
При транспортировке лодки с установлен-
ным подвесным мотором рекомендуется
установить подвесной мотор в нормальное
рабочее положение.

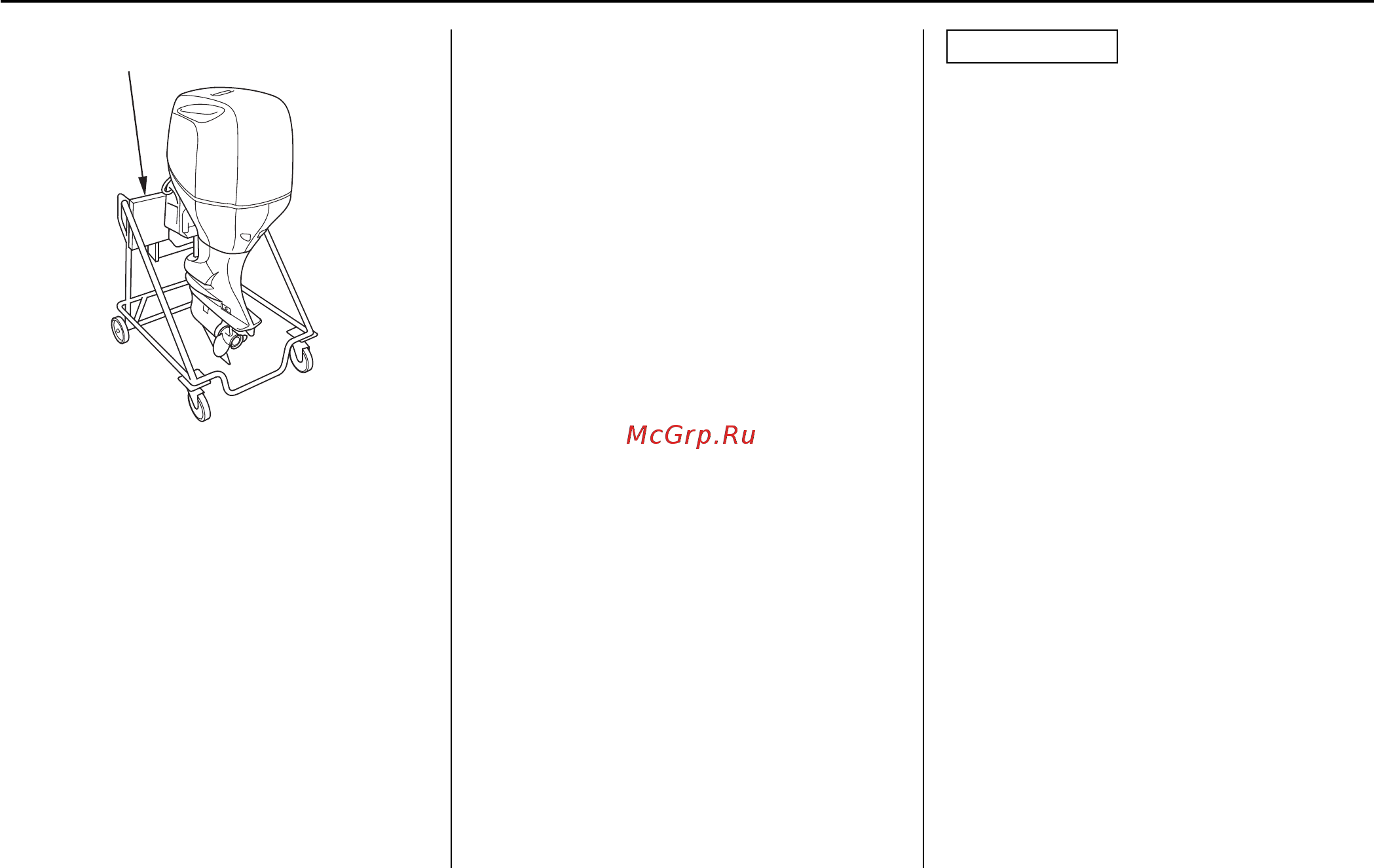

3. Закрепите подвесной мотор на стойке с
помощью крепежных болтов и гаек.
4. Отсоедините подъемные крюки от
рым-болтов и установите на место кожух
двигателя (см. стр. 40).
СТОЙКА ДЛЯ ПОДВЕСНОГО МОТОРА
