81
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

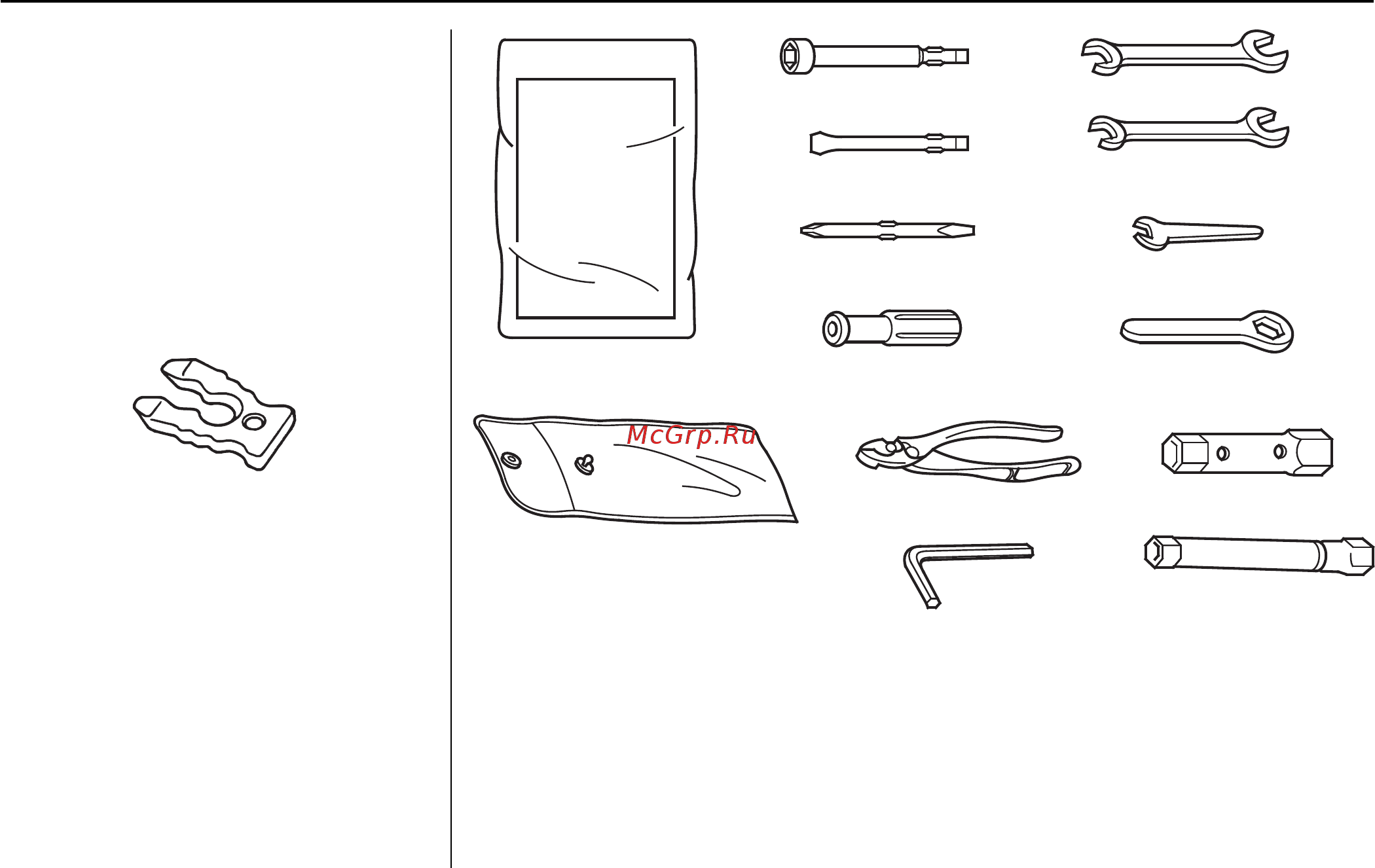

Руководство по эксплуатации и комплект
инструмента
В комплекте с подвесным мотором постав-
ляются следующие инструменты, принад-
лежности и руководства, предназначенные
для технического обслуживания, выполне-
ния регулировочных операций и ремонта в
экстренных ситуациях.
< Запасная аварийная скоба выключателя
двигателя >
Всегда держите на борту запасную аварий-
ную скобу. Запасная аварийная скоба может
храниться в сумке с инструментами или в
легкодоступном месте на борту.
ЗАПАСНАЯ СКОБА
АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
(только тип R2 и R3)
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
ГАЕЧНЫЙ КЛЮЧ 10 мм ГАЕЧНЫЙ КЛЮЧ 14 х 17 мм
ОТВЕРТКА ДЛЯ ПРОВЕРКИ
УРОВНЯ МОТОРНОГО МАСЛА
ГАЕЧНЫЙ КЛЮЧ 10 х 12 мм
КРЕСТООБРАЗНАЯ/
ПЛОСКАЯ ОТВЕРТКА
ГАЕЧНЫЙ КЛЮЧ 8 мм
НАКИДНОЙ
ГАЕЧНЫЙ КЛЮЧ 19 мм
ТОРЦОВЫЙ ГАЕЧНЫЙ
КЛЮЧ 16 х 17 мм
СВЕЧНОЙ КЛЮЧ
РУКОЯТКА ОТВЕРТКИ
ПЛОСКОГУБЦЫ
ТОРЦОВЫЙ ГАЕЧНЫЙ
КЛЮЧ 6 мм
ИНСТРУМЕНТАЛЬНАЯ СУМКА
