ЭКСПЛУАТАЦИЯ
67
ПРИМЕЧАНИЕ
Запрещается поворачивать клапан
отключения сервопривода более чем на
два оборота. В противном случае после
закрытия клапана подвесной мотор будет
невозможно поднять из воды.
Перед началом выполнения этой операции
убедитесь, что под мотором никого нет,
так как, поднятый мотор при ослаблении
клапана отключения сервопривода резко
опустится.
После подъема или опускания подвесного
мотора вручную необходимо закрыть кла-
пан, для того чтобы зафиксировать подвес-
ной мотор.
ПРЕДУПРЕЖДЕНИЕ
Перед началом эксплуатации подвес-
ного мотора плотно затяните клапан
отключения сервопривода. В против-
ном случае мотор может подняться
при движении в режиме заднего хода.

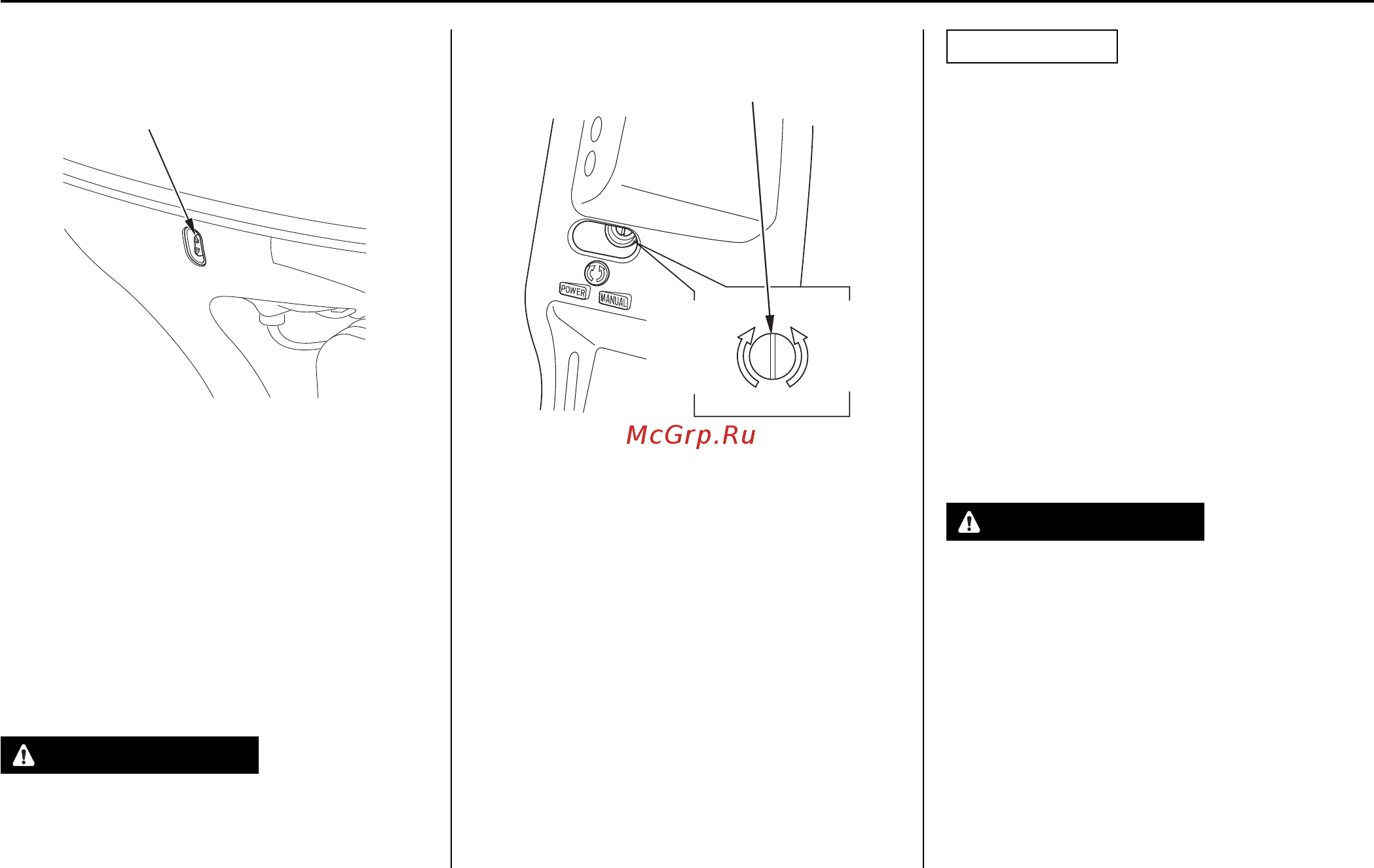

Клапан отключения сервопривода
Если сервопривод подъема не функциониру-
ет (например, из-за разряженной аккумуля-
торной батареи или неисправного электро-
двигателя сервопривода), то подвесной
мотор можно поднять или опустить вручную.
Для этого необходимо отключить сервопри-
вод. Для подъема подвесного мотора вруч-
ную отверните с помощью отвертки клапан
отключения сервопривода на один-два
оборота (против часовой стрелки). Клапан
расположен под транцевым кронштейном.
Кнопка системы гидроподъема подвесного
мотора
Если вы находитесь на удалении от поста
дистанционного управления и не можете
воспользоваться органами управления, рас-
положенными на нем, то поднять подвесной
мотор можно при помощи органа управле-
ния системы подъема подвесного мотора,
который находится сбоку на подвесном
моторе. Процесс управления подъемом
мотора при помощи этой системы аналоги-
чен подъему мотора при помощи органов
управления, расположенных на посту дис-
танционного управления.
ПРЕДУПРЕЖДЕНИЕ
Рекомендуем не пользоваться кнопкой
системы гидроподъема, расположенной
на моторе, во время движения лодки.
КНОПКА СИСТЕМЫ ГИДРООТКИДКИ МОТОРА
КЛАПАН ОТКЛЮЧЕНИЯ СЕРВОПРИВОДА
ВКЛЮ-
ЧЕНИЕ
СЕРВО-
ПРИВОДА
(затянуть)
ОТКЛЮ-
ЧЕНИЕ
СЕРВО-
ПРИВОДА
(отпустить)
