ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
85
7. Установите на место пробку
маслозаливной горловины. Не
затягивайте крышку чрезмерно.
ПРИМЕЧАНИЕ:
Убедительно просим вас помнить об охране
окружающей среды, когда речь идет об
утилизации отработанного моторного масла.
Рекомендуем слить отработанное масло в
емкость с плотно закрывающейся крышкой
и сдать на местный пункт приема отрабо-
танных нефтепродуктов. Не выбрасывайте
отработанное масло в мусоросборные кон-
тейнеры и не выливайте на землю.
После обращения с отработанным мотор-
ным маслом вымойте руки с мылом.
6. Заправьте систему смазки двигателя
рекомендуемым моторным маслом и
доведите уровень масла до верхней метки
на масляном щупе.

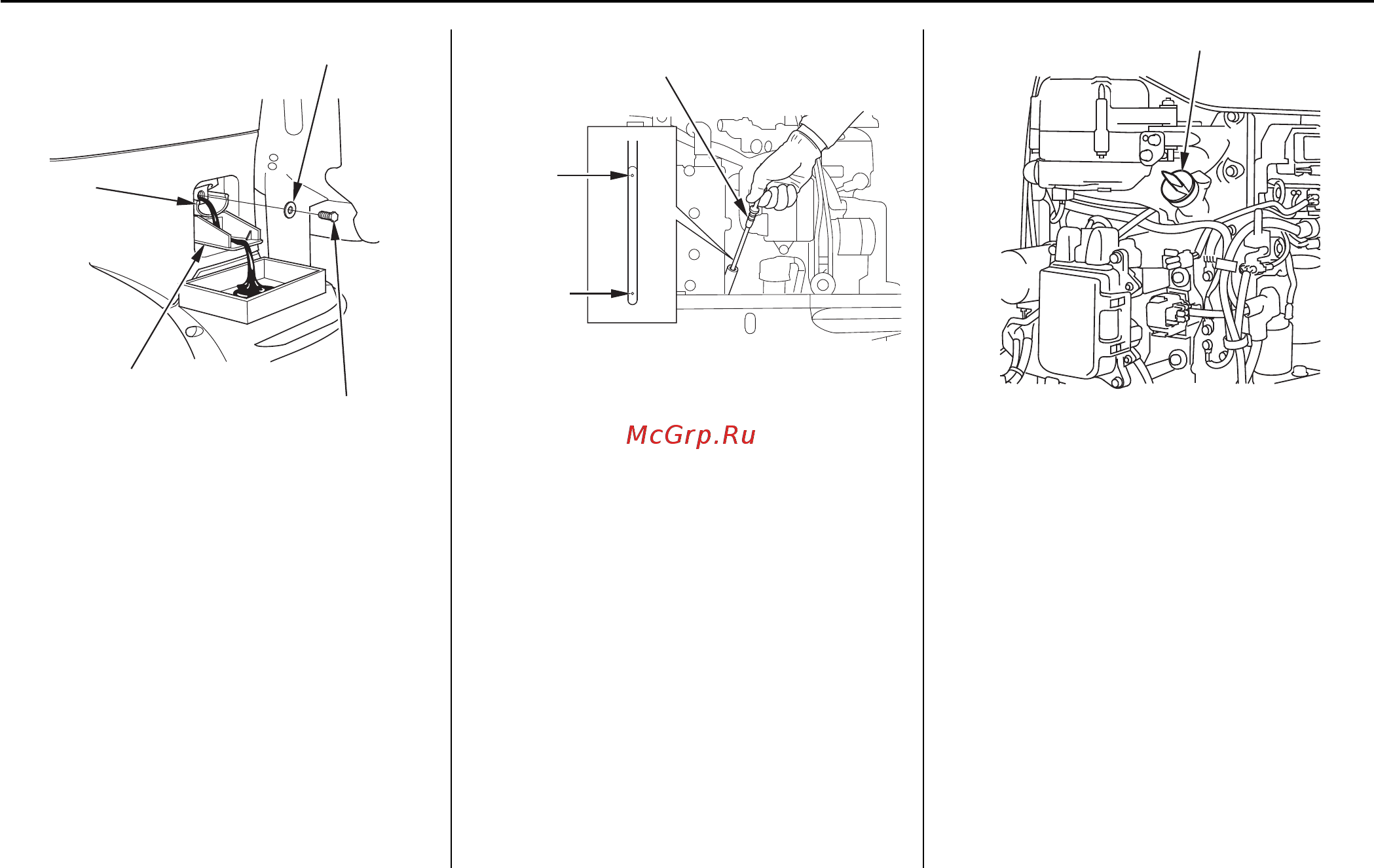

3. Установите крышку сливной пробки под
направляющую.
4. Поместите под отверстие подходящую
емкость.
5. Выверните сливную пробку с помощью
гаечного ключа 12 мм, снимите шайбу и
слейте моторное масло.
Установите новую уплотнительную шайбу,
вверните и плотно затяните сливную пробку.
УПЛОТНИТЕЛЬНАЯ ШАЙБА
СЛИВНАЯ ПРОБКА
НАПРАВЛЯЮЩАЯ
КРЫШКА СЛИВНОЙ ПРОБКИ
МАСЛЯНЫЙ ЩУП
МЕТКА
МАКСИ-
МАЛЬНОГО
УРОВНЯ
МЕТКА
МИНИ-
МАЛЬНОГО
УРОВНЯ
ПРОБКА МАСЛОЗАЛИВНОЙ ГОРЛОВИНЫ
