ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
91
ПРЕДУПРЕЖДЕНИЕ
Бензин является чрезвычайно легко-
воспламеняющимся веществом. Пары
бензина взрывоопасны. При взрыве
паров бензина возможны серьезные
травмы или гибель людей. Запреща-
ется курить, пользоваться открытым
пламенем или вносить искрящие
предметы в рабочую зону. ХРАНИТЕ
БЕНЗИН В МЕСТАХ, НЕДОСТУПНЫХ
ДЛЯ ДЕТЕЙ.
• Всегда работайте только в хорошо
проветриваемых помещениях.
• Проверьте, чтобы бензин, слитый
из подвесного мотора, хранился в
закрытой безопасной емкости.
• Будьте осторожны, чтобы не
пролить бензин при замене
топливного фильтра. Пролитое
топливо или его пары могут
воспламениться. В случае пролива
вытрите потеки топлива, прежде
чем пускать двигатель.
Периодичность проверки состояния:
Через каждые 100 моточасов или 6 месяцев.
Периодичность замены:
Через каждые 400 моточасов или через 2 года

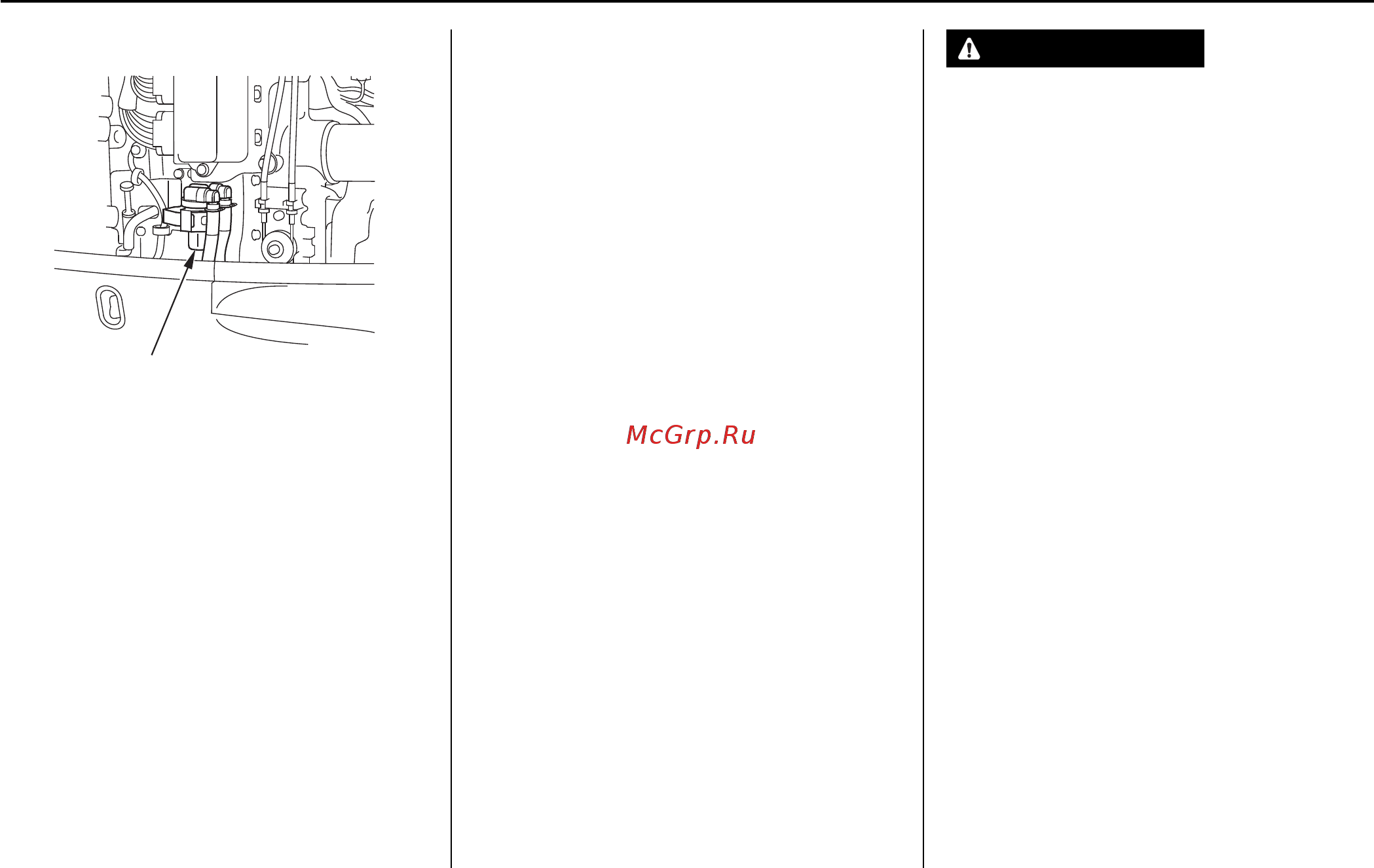

Топливный фильтр
ТОПЛИВНЫЙ ФИЛЬТР
(внутри чашки грубой очистки)
Топливный фильтр (внутри чашки грубой
очистки) расположен рядом с масляным
щупом.
Вода или осадок, накопившиеся в топлив-
ном фильтре, могут привести к снижению
развиваемой двигателем мощности или
затрудненному пуску двигателя. Регуляр-
но проверяйте состояние и периодически
меняйте топливный фильтр.
