КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Кроме того, увеличивается срок службы
двигателя.
Для правильного подбора гребного винта об-
ратитесь к официальному дилеру компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.
1. Проверьте гребной винт на наличие
повреждений, износа и деформаций.
2. Проверьте правильность монтажа
гребного винта.
3. Проверьте шплинт на наличие
повреждений. Замените неисправный
гребной винт.
Для правильного выбора гребного винта об-
ратитесь к официальному дилеру компании
Honda, занимающегося продажей и обслу-
живанием подвесных моторов.
Необходим о всегда иметь на борту лодки
запасную плоскую шайбу, корончатую гайку
и шплинт.
Частота вращения вала двигателя зависит от
размеров гребного винта и состояния лодки.
Если подвесной мотор эксплуатируется
при оборотах коленчатого вала выше до-
пустимых, то это отрицательно повлияет на
состояние двигателя и приведет к серьезным
повреждениям. Использование правильно
подобранного гребного винта обеспечивает
высокую динамику, высокую максимальную
скорость, отличную топливную экономич-
ность и комфортность хода.
Проверка гребного винта и шплинта
ПРЕДУПРЕЖДЕНИЕ
Лопасти гребного винта являются
тонкими криволинейными пластинами
с острыми краями. Отсутствие над-
лежащего внимания при обращении
с гребным винтом может привести
к получению травмы. При проверке
гребного винта:
• Во избежание случайного пуска
двигателя выньте скобу из
кнопки аварийного выключателя
двигателя.
• Наденьте перчатки из прочного
материала.
При работе подвесного мотора гребной
винт вращается с высокой частотой. Перед
пуском двигателя проверьте состояние лопа-
стей гребного винта на отсутствие признаков
повреждений и деформаций. При необходи-
мости замените гребной винт.
Приобретите и держите на лодке запасной
гребной винт. Он может понадобиться для
замены штатного гребного винта в случае
повреждения последнего в процессе экс-
плуатации лодки. При отсутствии на лодке
запасного гребного винта необходимо
вернуться на базу, двигаясь малым ходом, и
заменить гребной винт.

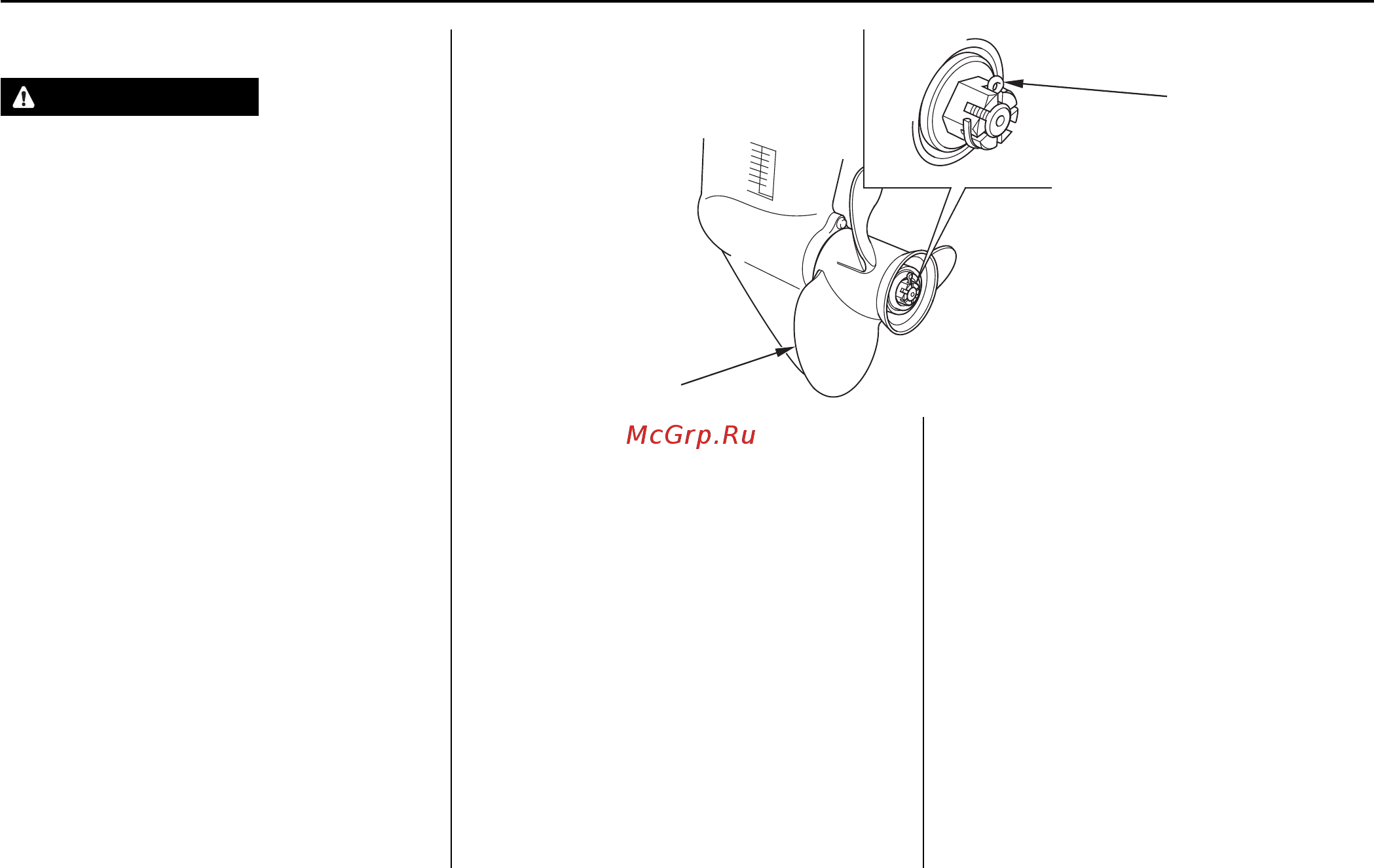

ГРЕБНОЙ ВИНТ
ШПЛИНТ
