52
ПУСК ДВИГАТЕЛЯ
ПРИМЕЧАНИЕ:
Если скоба аварийного линя не вставлена
под кнопку аварийного выключателя двига-
теля, то осуществить запуск двигателя будет
невозможно.
Запасная скоба аварийного выключателя
двигателя может находиться в сумке с ин-
струментом (см. стр. 81).
ПРИМЕЧАНИЕ:
Если на лодке установлена спаренная
силовая установка, то все указанные ниже
операции следует выполнить как на левом,
так и на правом подвесном моторе.
1. Вставьте скобу, расположенную на конце
аварийного линя, под кнопку аварийного
выключателя двигателя. Другой конец
аварийного линя следует надежно
зафиксировать на запястье судоводителя.
Пост управления типа R2: Проверьте,
чтобы скоба была установлена на
аварийный выключатель, расположенный
как на посту дистанционного
управления, так и на пульте управления.
ПРЕДУПРЕЖДЕНИЕ
Если аварийный линь не будет надеж-
но прикреплен к руке, то при падении
водителя за борт неуправляемая лод-
ка может серьезно травмировать как
его самого, так и пассажиров. Кроме
того, могут пострадать находящиеся
поблизости люди. Перед пуском дви-
гателя следует надлежащим образом
закрепить аварийный линь.
(тип R2 и R3)
ПРЕДУПРЕЖДЕНИЕ
Отработавшие газы двигателя со-
держат токсичный оксид углерода. Не
запускайте двигатель в плохо прове-
триваемом помещении, например, в
эллинге.
ПРИМЕЧАНИЕ
Во избежание выхода двигателя из строя из-за
перегрева не запускайте двигатель, если гребной
винт находится в воздухе и не погружен в воду.

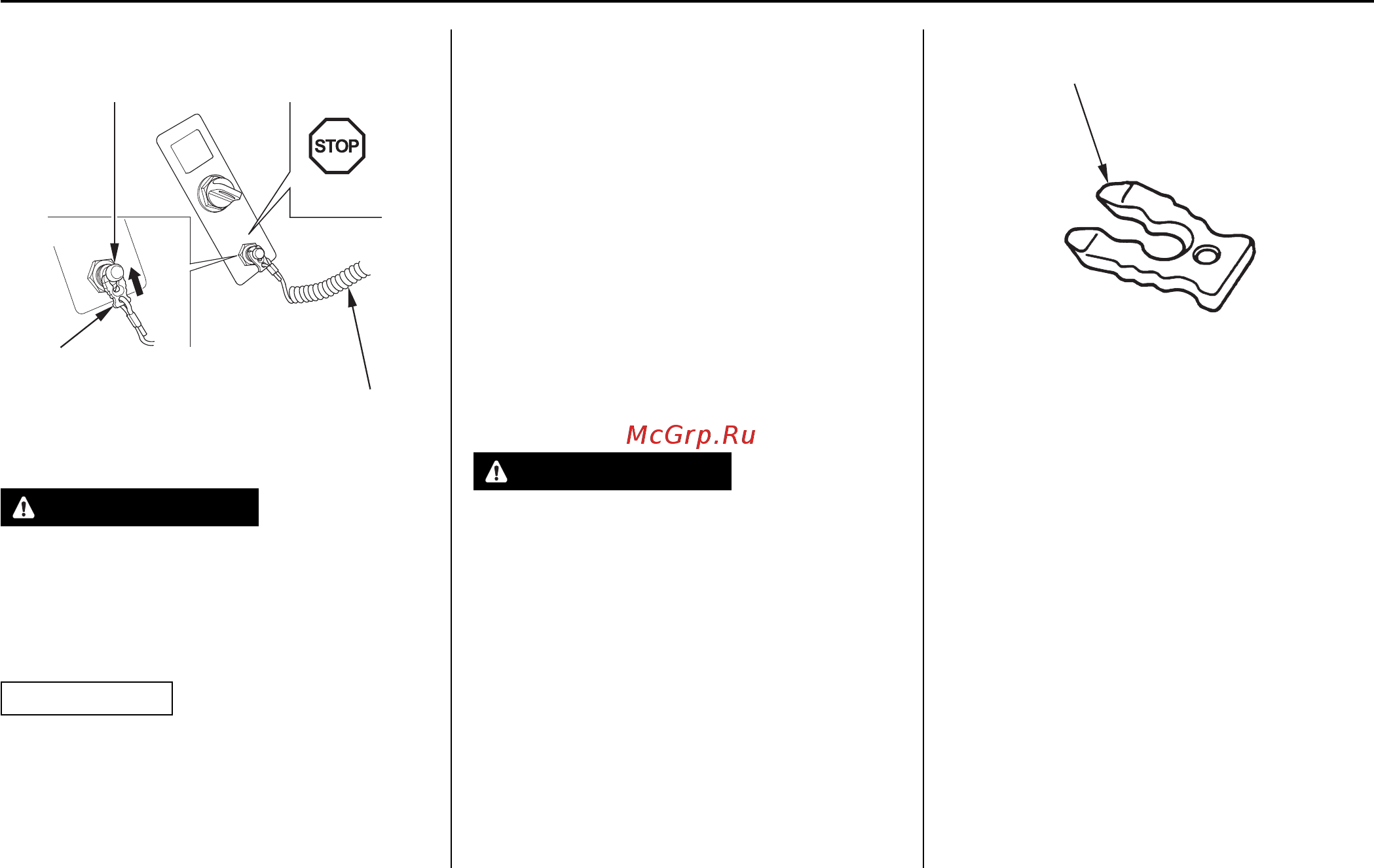

АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
ОСТАНОВКА
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
ЛИНЬ
АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
