27

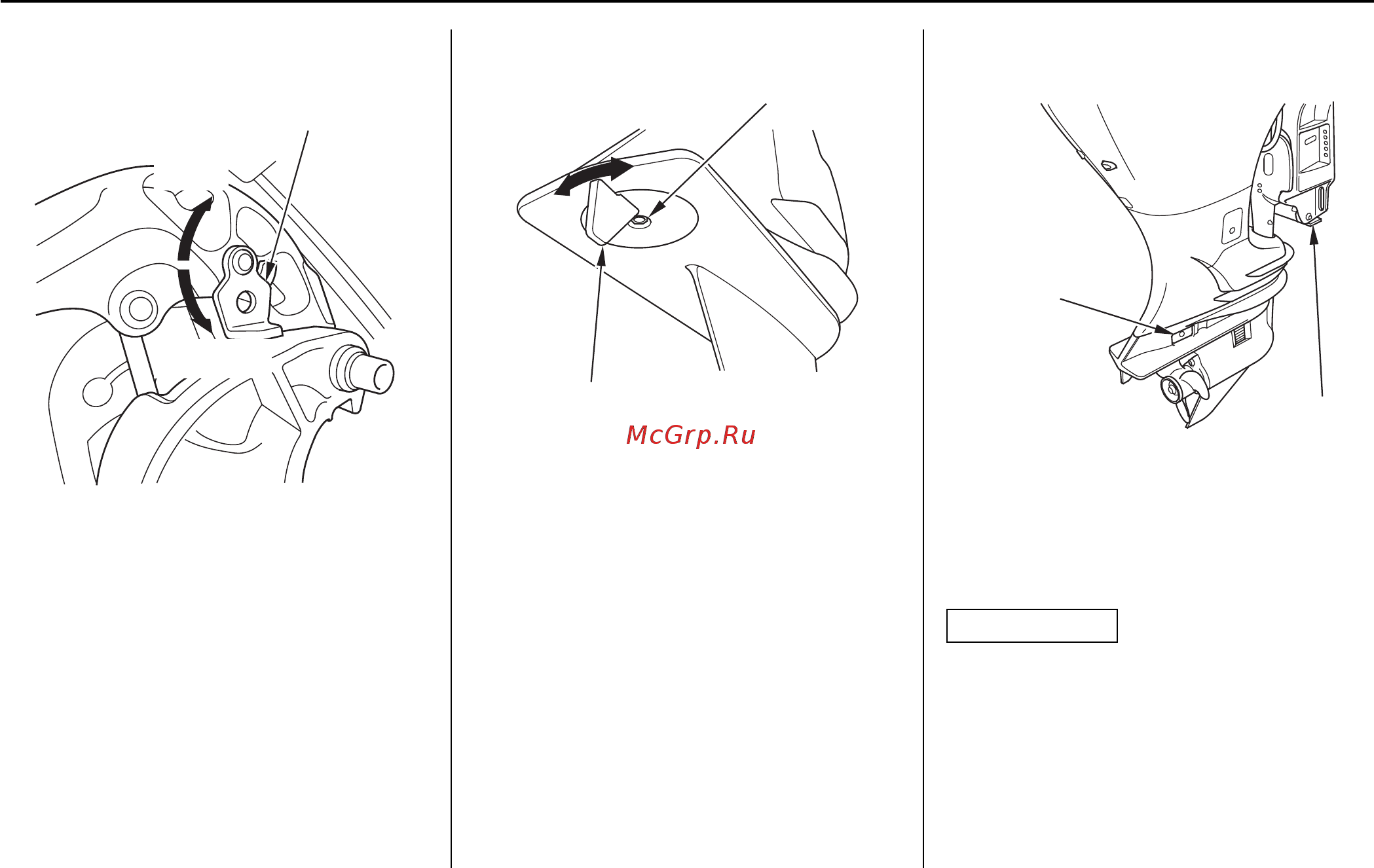

Фиксатор мотора в поднятом положении
При длительной стоянке лодки у причала
или на якоре зафиксируйте подвесной мотор
в поднятом положении с помощью рычага.
Поднимите подвесной мотор до упора и по-
верните рычаг.
Анод гребного винта
Если на максимальной скорости движения
рулевое колесо или румпель тянет в сторону,
отрегулируйте положение анода, так чтобы
судно шло прямым курсом.
Отпустите крепежный болт и поверните перо
триммера влево или вправо, чтобы избавить-
ся от увода.
Разрушаемый анод
Разрушающийся материал анодов обе-
спечивает противокоррозионную защиту
подвесного мотора.
ПРИМЕЧАНИЕ
Не окрашивайте анод. Слой краски снизит
эффективность анода противокоррозионной
защиты, что приведет к окислению и
коррозионным повреждениям деталей
подвесного мотора.
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
РЫЧАГ ФИКСАТОРА ПОДВЕСНОГО
МОТОРА В ПОДНЯТОМ ПОЛОЖЕНИИ
FREE
(ослабить)
LOCK
(заблокировать)
БОЛТ
АНОД ГРЕБНОГО ВИНТА
АНОД
(на каждой стороне)
АНОД
(транцевый кронштейн)
