41
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Для общих условий эксплуатации реко-
мендуется использовать моторное масло
вязкостью SAE 10W-30.
ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ВОЗДУХА
Моторное масло
ПРИМЕЧАНИЕ
• Моторное масло в значительной
степени влияет на эксплуатационные
характеристики двигателя и является
основным фактором, определяющим ресурс
двигателя. Не рекомендуется применять
моторные масла низкого качества и масла
без моющих присадок, поскольку они
обладают недостаточными смазывающими
свойствами.
• Эксплуатация двигателя при
недостаточном уровне моторного масла
может привести к серьезным повреждениям
деталей двигателя.
< Рекомендуемое масло >
Эксплуатируйте двигатель на моторном мас-
ле марки Honda, которое предназначено для
4-тактных двигателей, или на аналогичном
по свойствам высококачественном мотор-
ном масле для подвесных моторов, содержа-
щем большое количество моющих присадок
и соответствующем, как минимум, стандар-
там SG, SH или SJ по классификации API.
Стандарт соответствия SG, SH или SJ обо-
значается на емкости моторного масла.

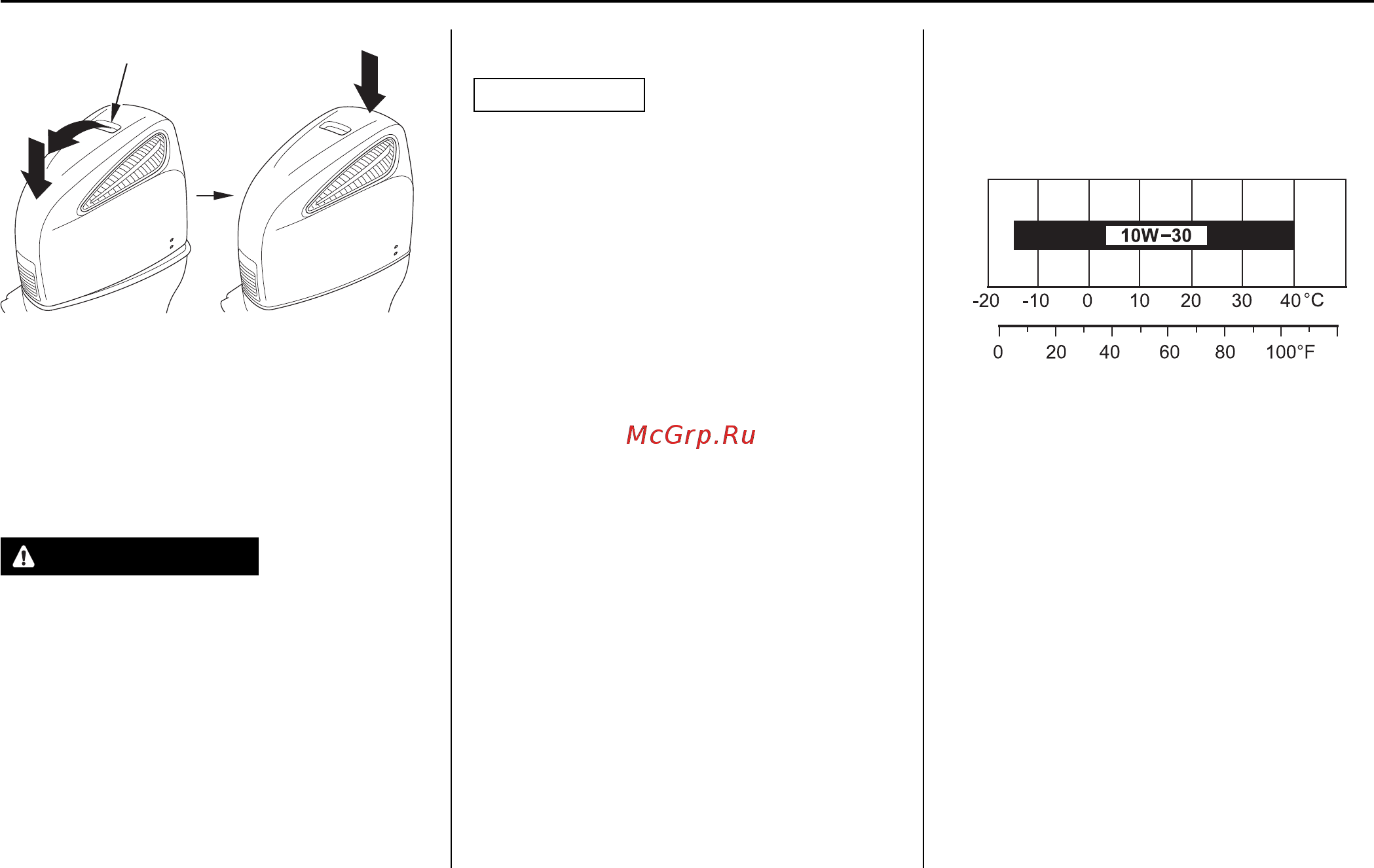

3. Потянув ручку на кожухе двигателя
по направлению к себе, прижимайте
переднюю часть кожуха двигателя до тех
пор, пока не услышите щелчок.
4. Кроме того, надавливайте на заднюю
часть кожуха, пока не услышите щелчок.
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать под-
весной мотор со снятым кожухом
двигателя. Открытые вращающие-
ся детали двигателя могут нанести
травмы.
РУЧКА
