ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
88
ПРИМЕЧАНИЕ:
При установке новой свечи зажигания, для
того чтобы обеспечить требуемую затяжку и
уплотнение, необходимо повернуть свечу на
пол-оборота после посадки буртика свечи на
уплотнительную шайбу. При установке быв-
шей в употреблении свечи зажигания, для
того чтобы обеспечить требуемую затяжку
и уплотнение, необходимо повернуть свечу
на 1/8 - 1/4 полного оборота после посадки
буртика свечи на уплотнительную шайбу.
ПРИМЕЧАНИЕ
Свечи зажигания должны быть затянуты
рекомендованным моментом. Слабо затянутая
свеча зажигания может перегреться и стать
причиной повреждения двигателя.
11. Установите катушку зажигания. Затяните
крепежный болт.
12. Подключите провод к катушке
зажигания. Убедитесь в его надежной
фиксации.
13. Повторите эту процедуры для каждой
оставшейся свечи зажигания.
14. Установите на место крышки. При
установке крышек убедитесь, что провода
не зажаты между корпусом двигателя и
крышкой.
8. Измерьте с помощью плоского щупа
зазор между электродами свечей
зажигания.
При необходимости отрегулируйте
величину зазора, осторожно подгибая
боковой электрод.
Зазор между электродами свечи
зажигания должен составлять:
1,0 – 1,1 мм
9. Вкручивайте свечи зажигания рукой,
чтобы избежать перекоса и повреждения
резьбы в отверстии.
10. После посадки свечи на уплотнительную
шайбу затяните свечу с помощью ключа,
предназначенного для свечей зажигания.
Затяжка свечи должна обеспечить необхо-
димое сжатие уплотнительной шайбы.
7. Осмотрите свечи зажигания.
(1) Если электроды свечи зажигания
покрыты коррозией или нагаром,
очистите их с помощью проволочной
щетки.
(2) Если центральный электрод изношен,
замените свечу зажигания.
Существует несколько вариантов
износа свечей зажигания. Если на
уплотнительной шайбе имеются следы
износа или на изоляторе есть трещины
или сколы, свечу зажигания необходимо
заменить.

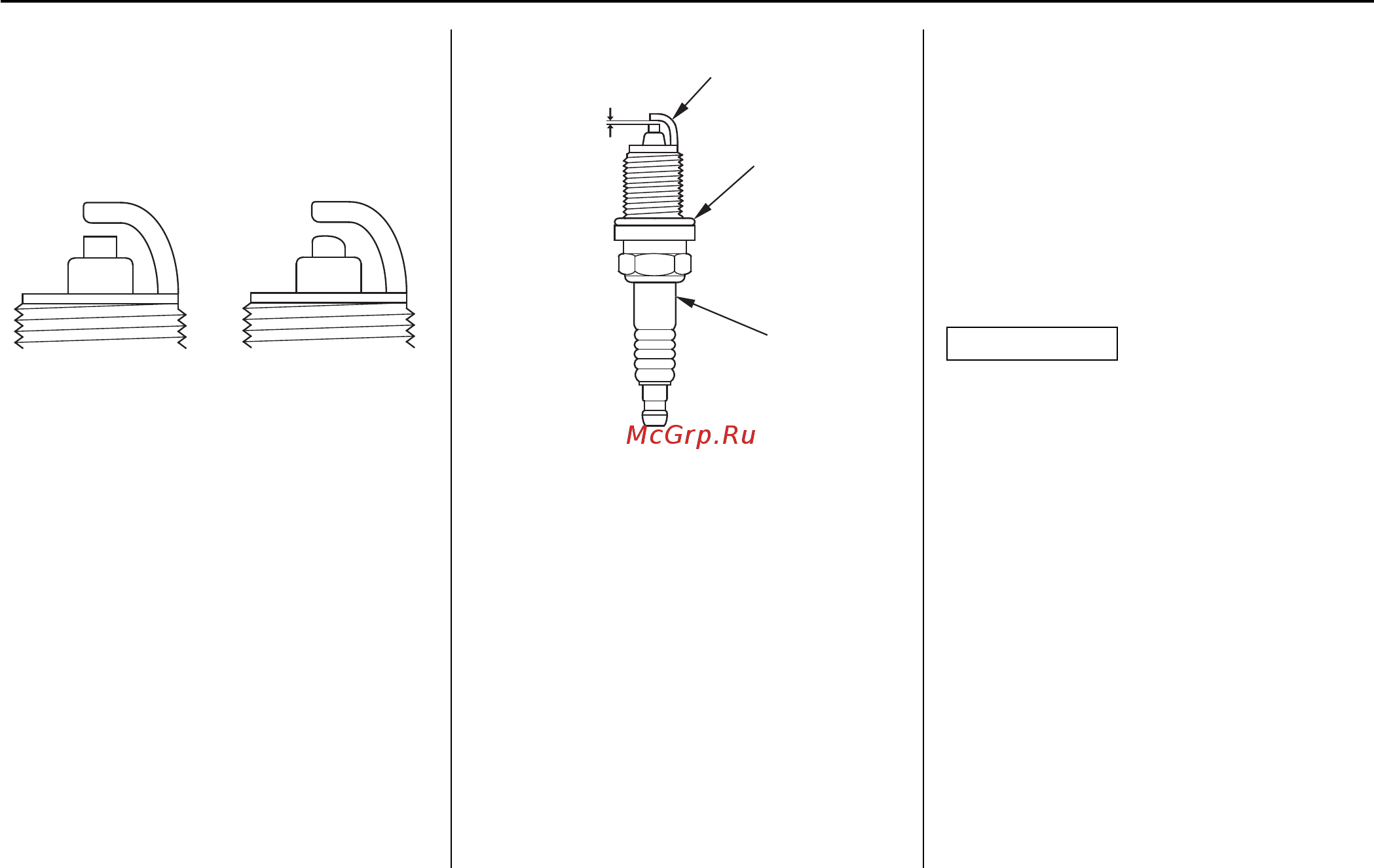

Новая свеча
Свеча,
требующая
замены
БОКОВОЙ ЭЛЕКТРОД
ИЗОЛЯТОР
1,0 – 1,1 мм
ШАЙБА
