100 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

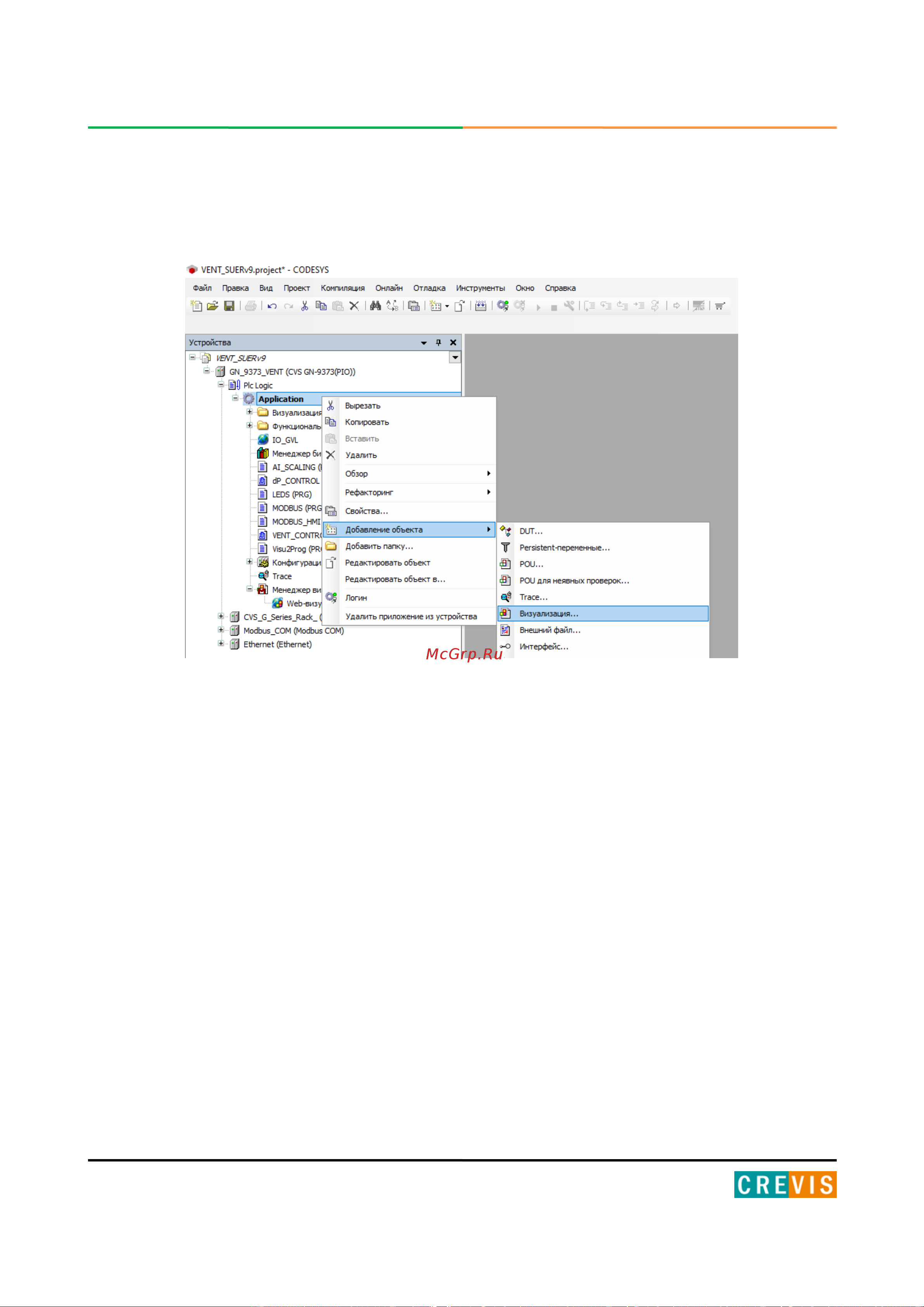

После этого нужно создать необходимое количество визуализаций (экранов, мнемосхем),
щёлкнув на приложении ПКМ и выбрав «Добавление объекта» - «Визуализация».
