39 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

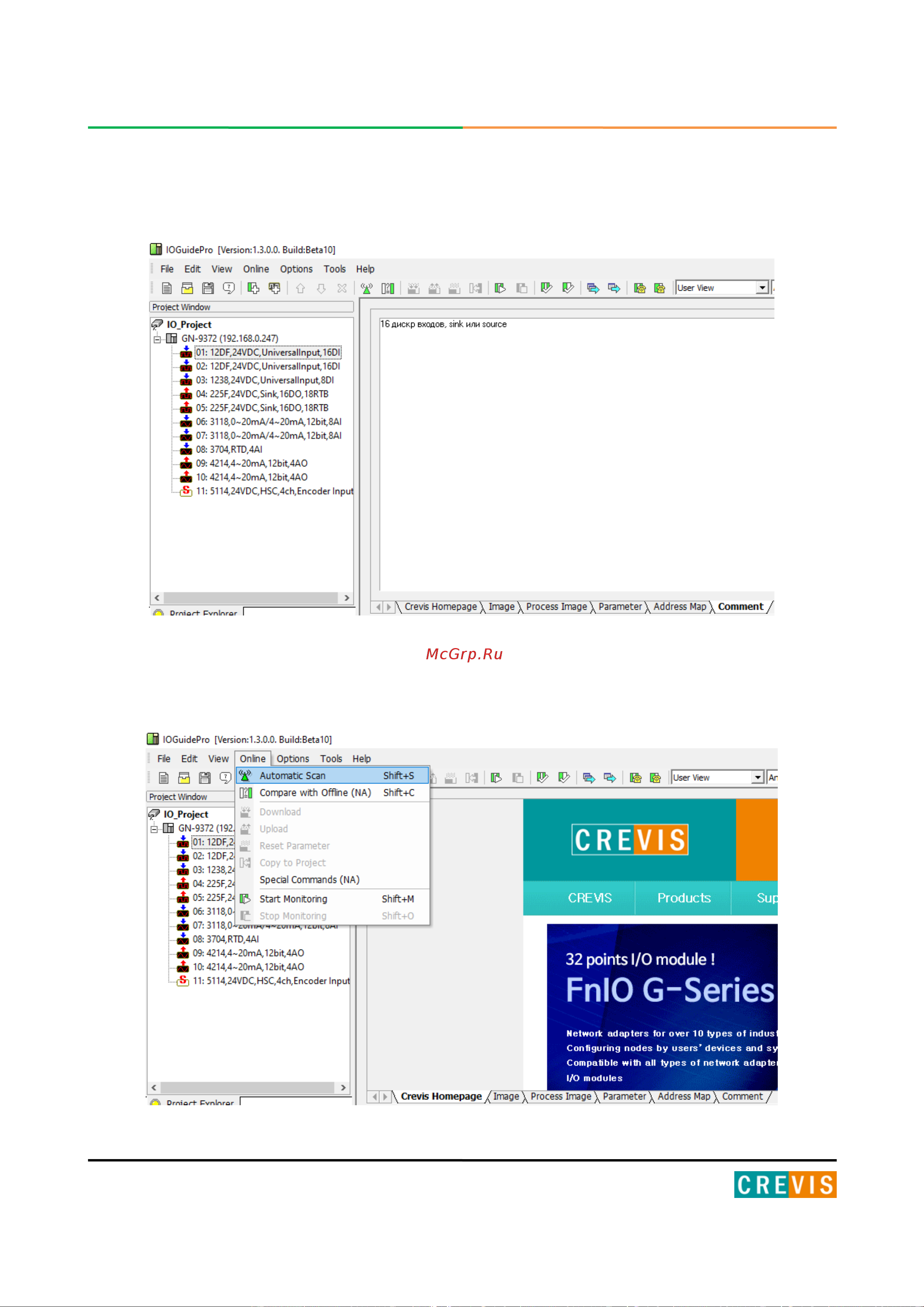

На вкладке «Comment», выбирая модуль адаптера или модули расширения, можно
оставлять комментарии.
Для автоматического добавления в проект адаптеров и модулей расширения можно
воспользоваться функцией автоматического сканирования устройств CREVIS в локальной
сети (меню «Online» - «Automatic Scan»).
