97 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
9. Web-визуализация

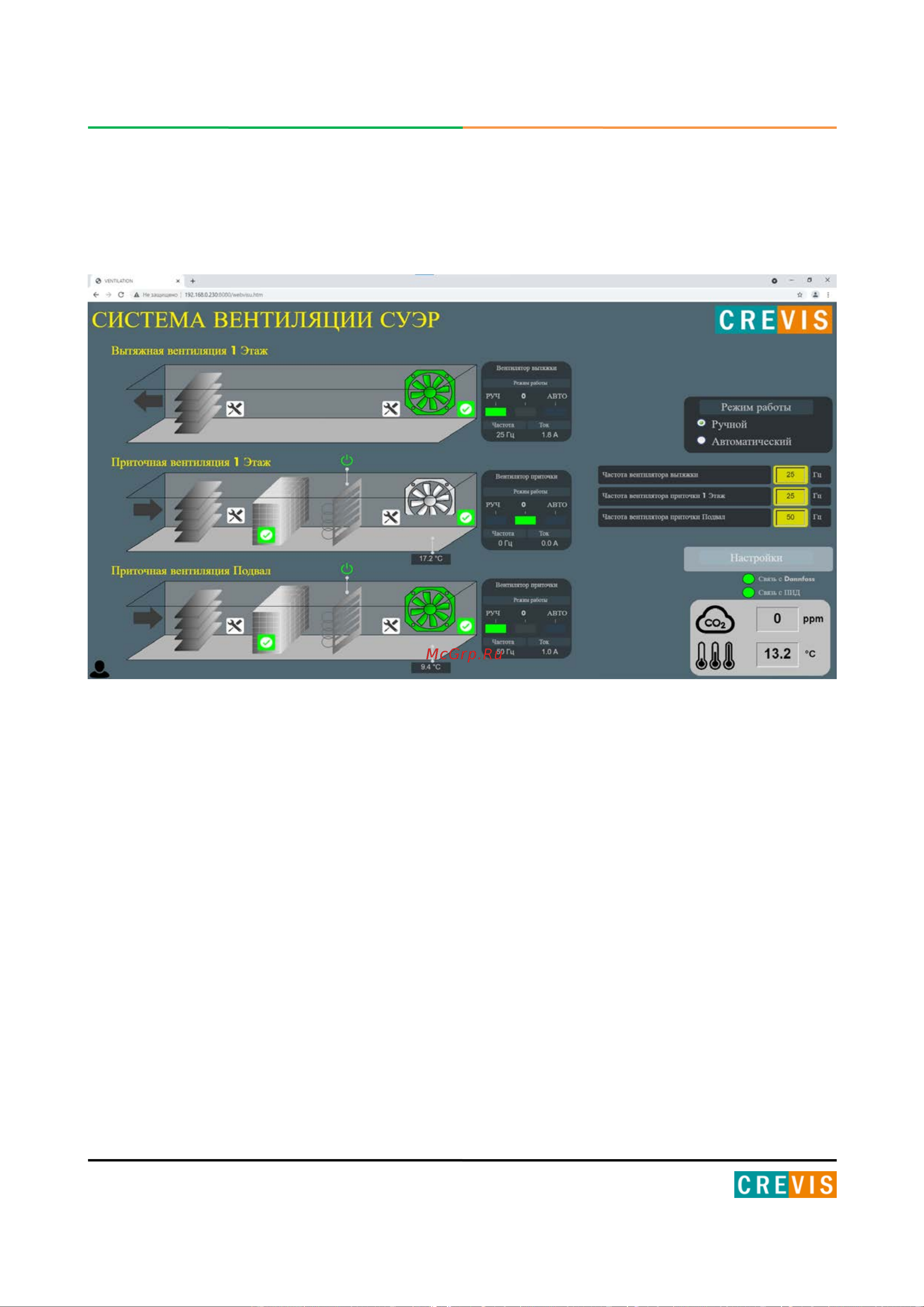

Web-визуализация позволяет получать доступ к данным контроллера по Web-интерфейсу.
Доступ к главной странице (стартовой визуализации) осуществляется по адресу:
http://IP-адрес адаптера/webvisu.htm (например, http://192.168.0.230:8080/webvisu.htm).
Для отображения web-визуализации рекомендуется использовать web-браузеры Chrome и
Firefox.
