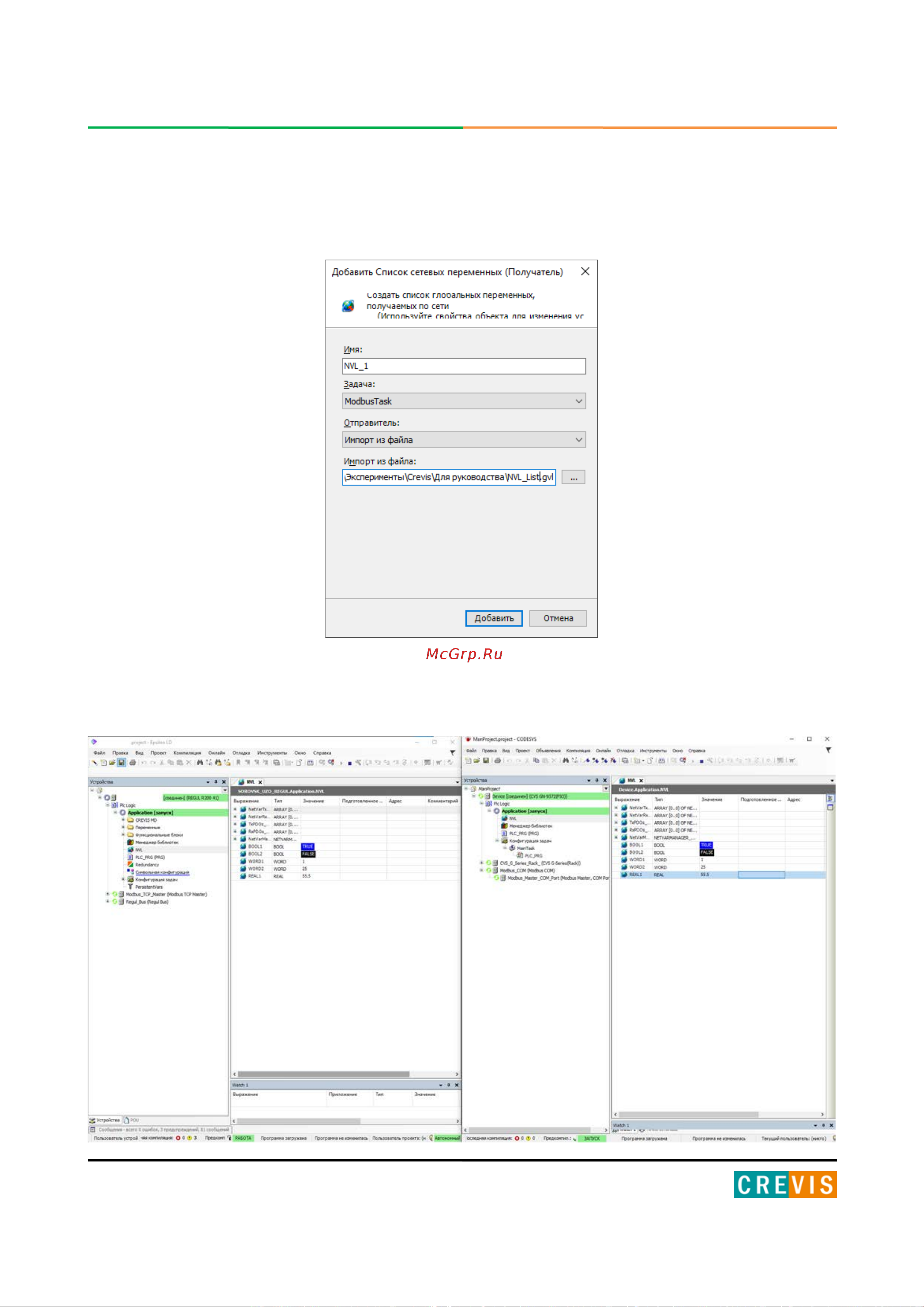

87 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
Далее предлагается ввести имя таблицы сетевых переменных, выбрать задачу и путь до
файла-описателя сетевых переменных.
После этого сетевые переменные с адаптера CREVIS можно использовать в алгоритмах
контроллера REGUL.
