43 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

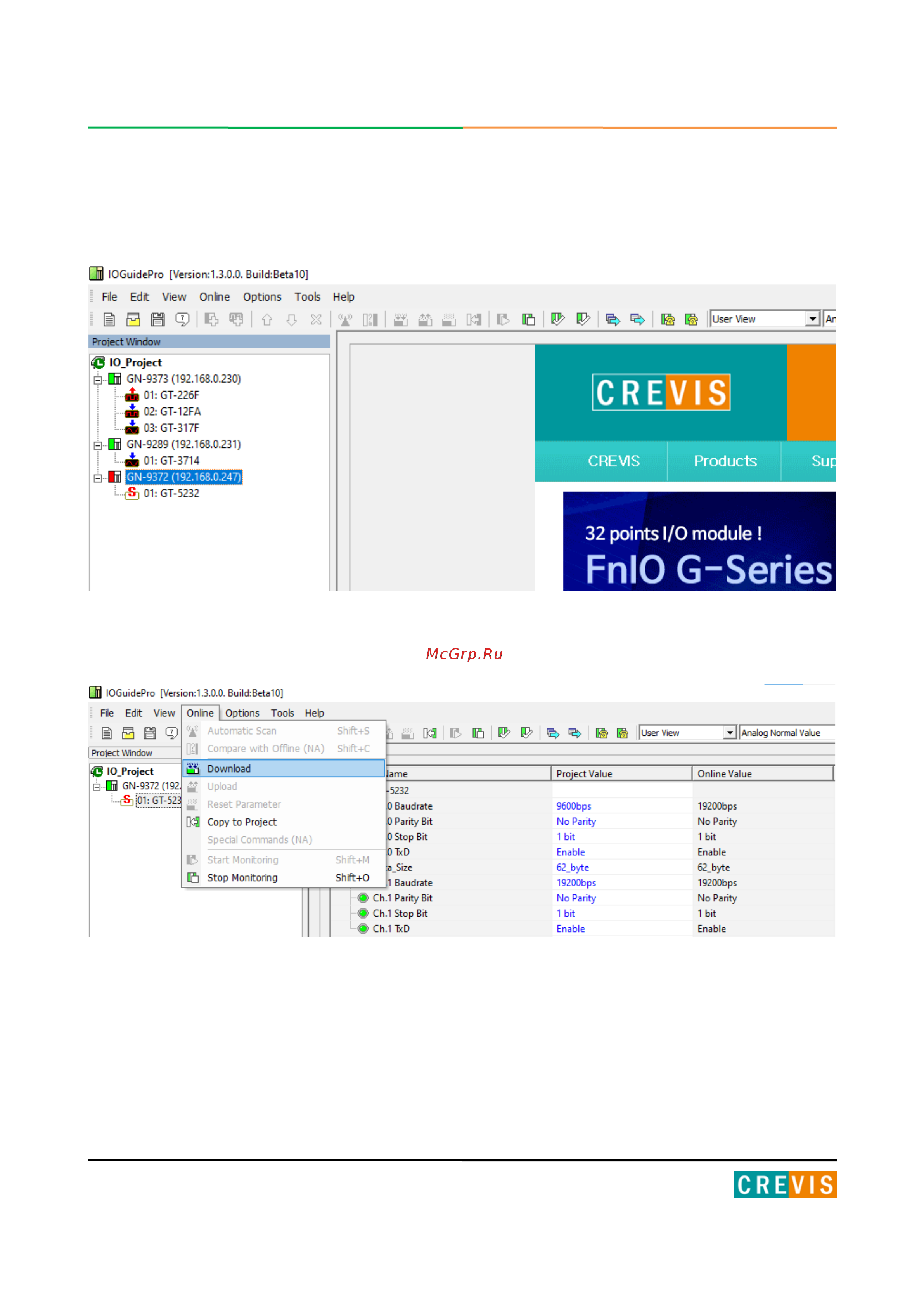

В случае потери связи с одним из адаптеров в окно сообщений утилиты будет сформировано
соответствующее сообщение, данный адаптер в дереве устройств будет подсвечиваться
красным.
После подключения к адаптеру для загрузки значений из проекта в адаптер необходимо
воспользоваться функцией «Download» в меню «Online».
