110 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

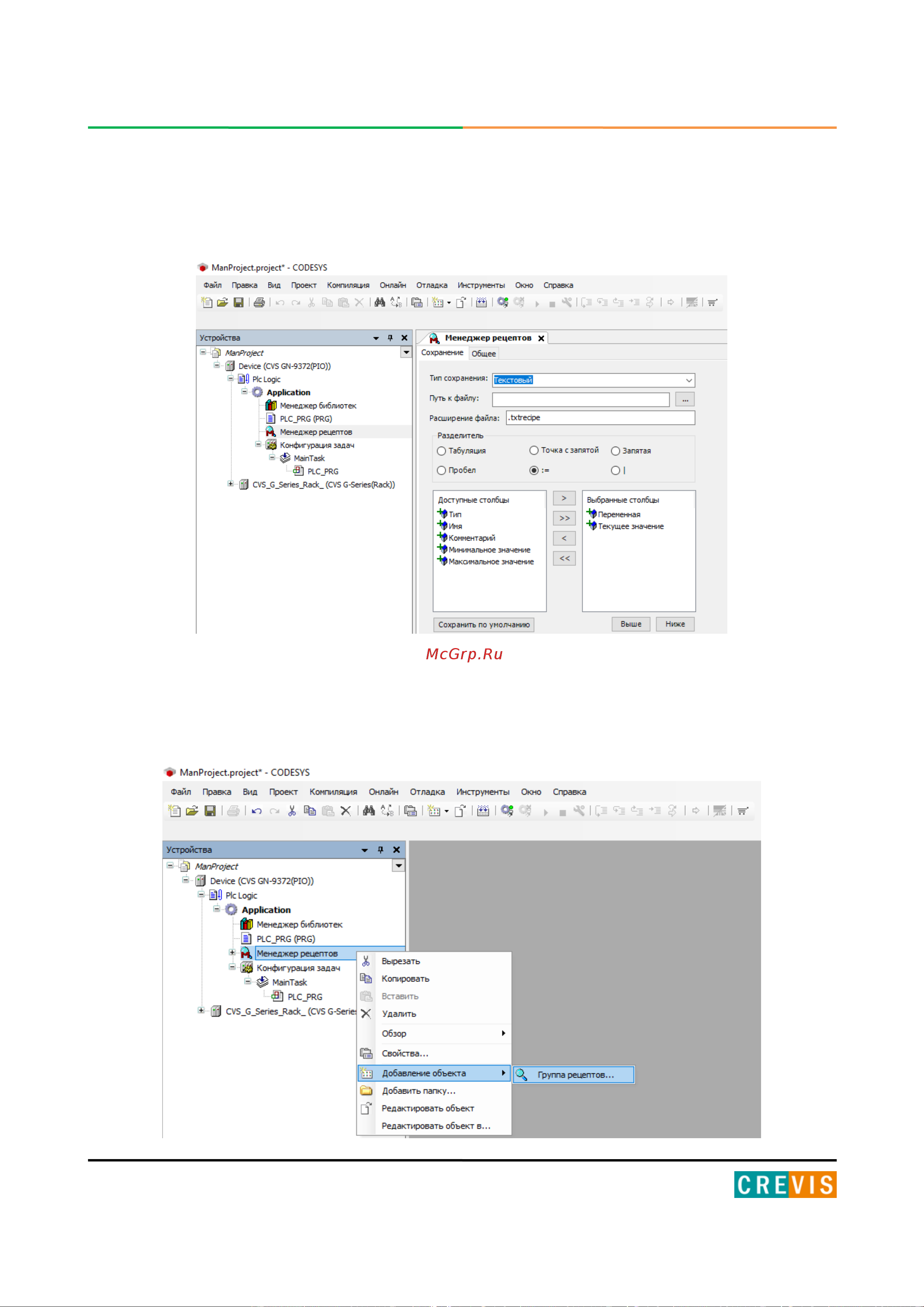

В настройках данного объекта указывается тип сохраняемого файла (Текстовый / Бинарный),
путь до файла в файловой системе контроллера
Для добавления рецепта необходимо щёлкнуть ПКМ по объекту «Менеджер рецептов» и
выбрать «Добавление объекта» - «Группа рецептов».
