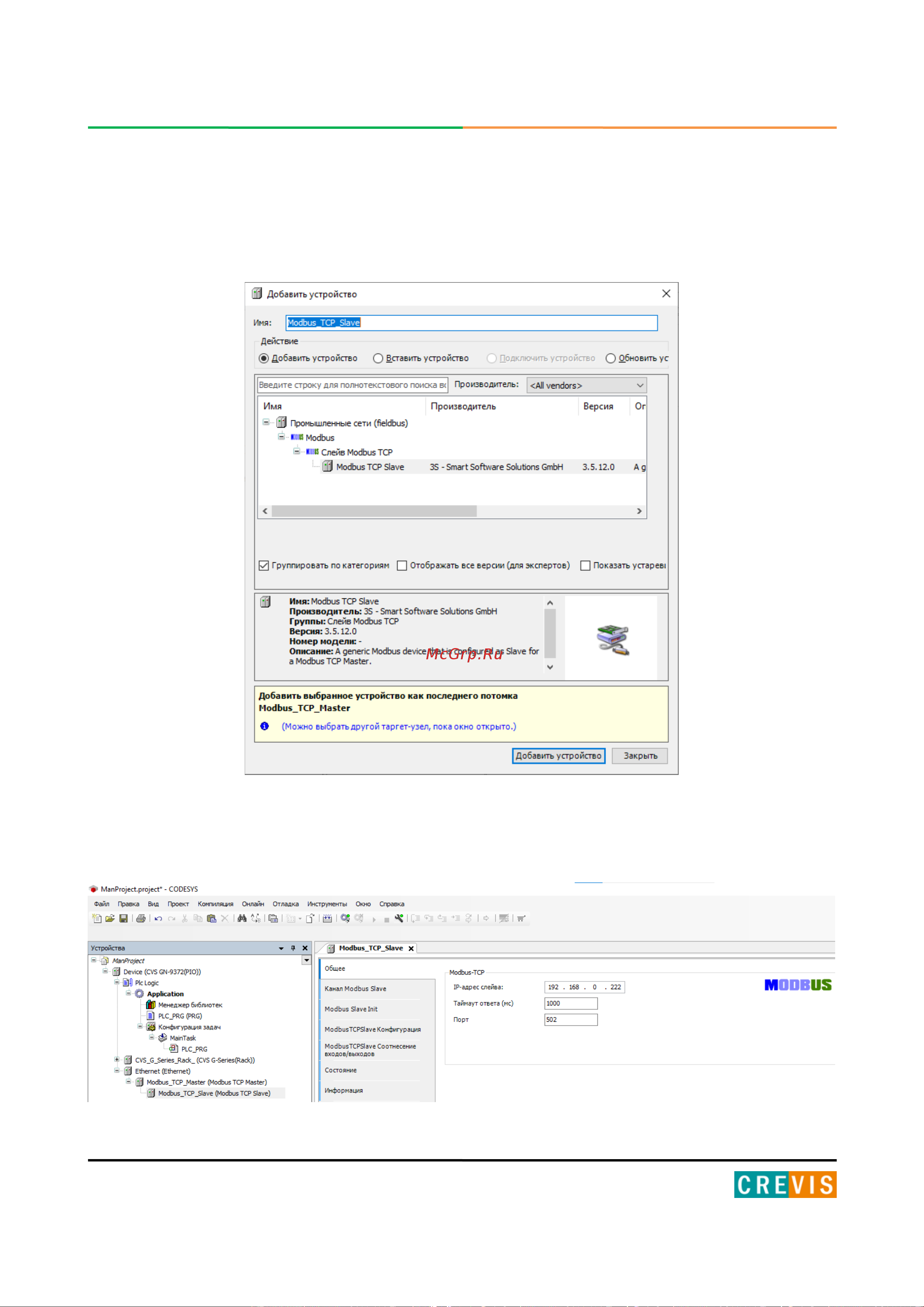

71 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
Далее к настроенному драйверу Modbus TCP Master нужно по аналогии добавить
необходимое количество драйверов Modbus TCP Slave (равное количеству опрашиваемых
устройств).
В настройках данного драйвера указывается его IP-адрес и порт, а также таймаут ответа.
