83 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
8.3.6. Сетевые переменные
Сетевые переменные – это механизм обмена данными между устройства с помощью
внутренних протоколов CODESYS. Данный механизм позволяет обмениваться данными не
только между двумя программируемыми адаптерами CREVIS, но и между программируемым
адаптером CREVIS и контроллером другого производителя, поддерживающим CODESYS.
В процессе обмене сетевыми переменными различают две роли: Отправитель
(устройство-источник значений для сетевых переменных) и Получатель
(устройство-приёмник этих значений).

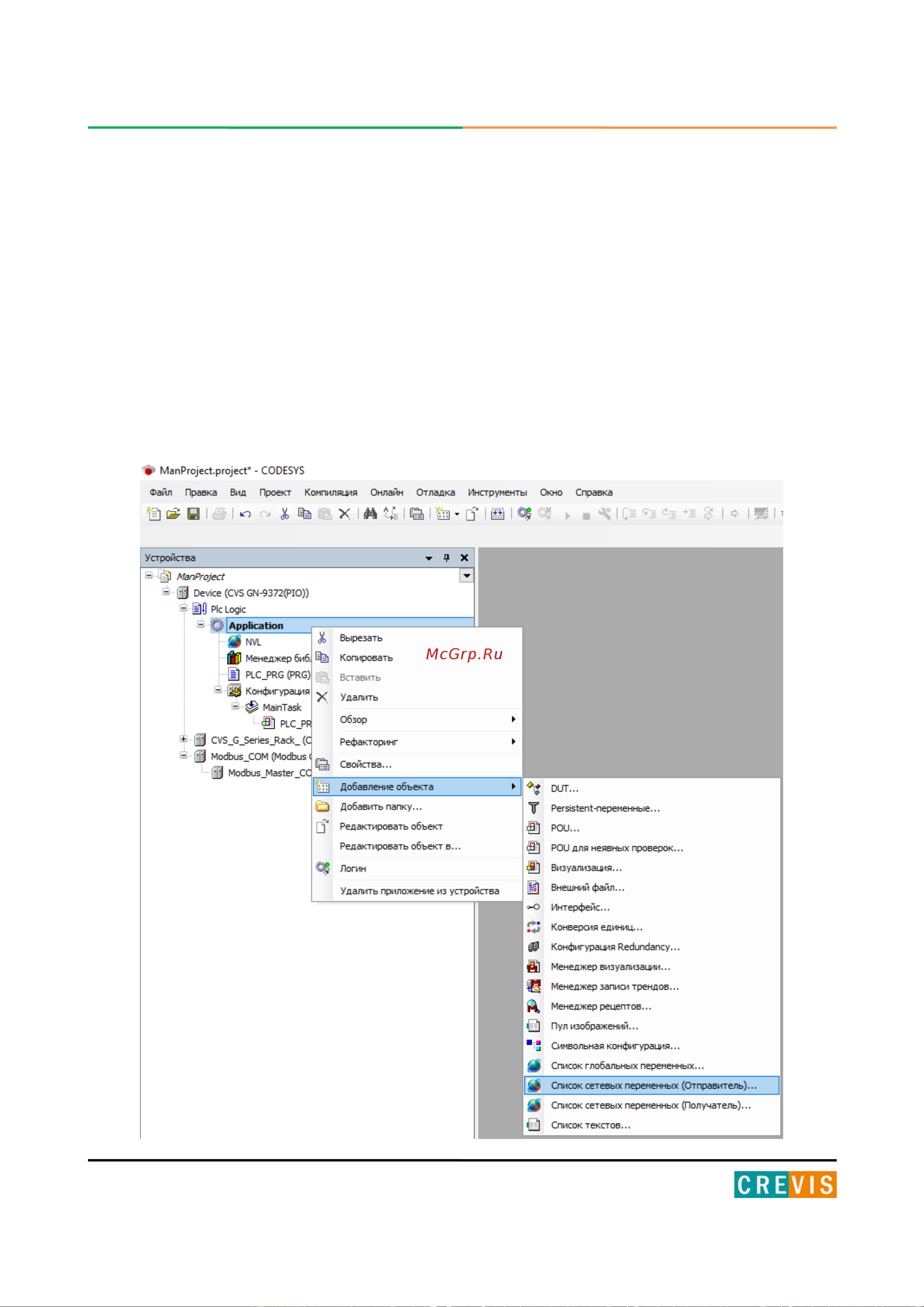

Для конфигурирования сетевых переменных у Отправителя необходимо щёлкнуть ПКМ по
приложению (Application) и выбрать «Добавление объекта» - «Список сетевых переменных
(Отправитель)».
