22 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

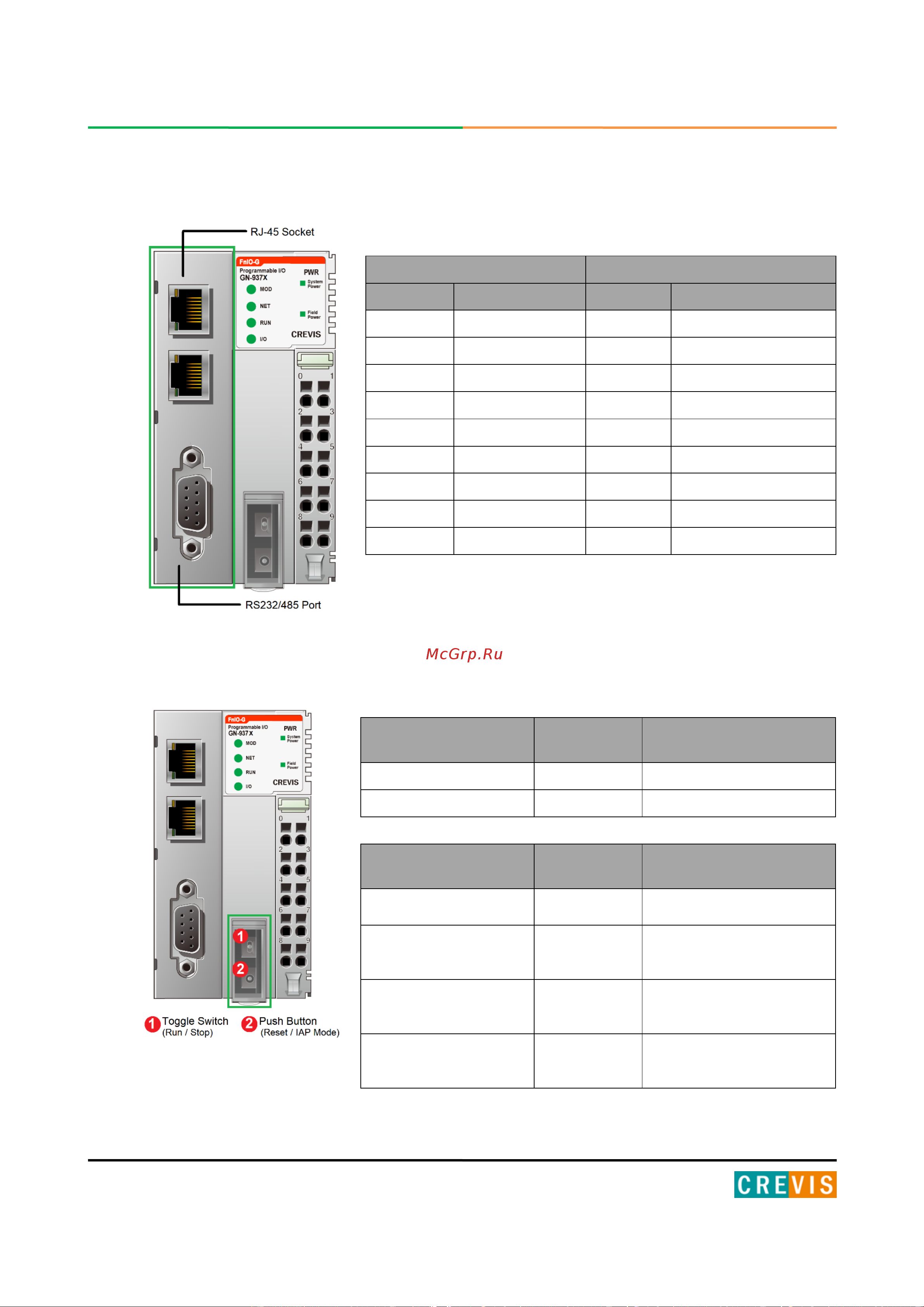

5.3. Распиновка коннектора RJ-45 и последовательного порта
5.4. Переключатель управления работой приложения адаптера и
кнопка сброса
RJ-45 RS-232/RS-485 (DB-9)
Контакт Сигнал Контакт Сигнал
1 TD «+» 1 -
2 TD «-» 2 RS-232 TxD
3 RD «+» 3 RS-232 RxD
4 − 4 -
5 − 5 RS-232 GND
6 RD «-» 6 RS-485 D+
7 − 7 -
8 − 8 RS-485 D-
- - 9 -
Состояние
переключателя
Приложение
адаптера
Описание
Вверх Запущено Запустить приложение
Вниз Остановлено Остановить приложение
Действие с кнопкой
Состояние
адаптера
Описание
Нажать и отпустить
Перезапуск
приложения
Перезапустить и потом
остановить приложение
Зажать на 5 секунд и
перезагрузить по
питанию
Удаление
приложения
Очистить области памяти
программы и данных
Зажать на 20 секунд
и перезагрузить по
питанию
Сброс на
заводские
настройки
Очистить область памяти
программы и настройки
ПЛК
Зажать и с зажатой
кнопкой перезагру-
зить по питанию
Режим IAP
Включить режим IAP
(
для
обновления СПО)
