85 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

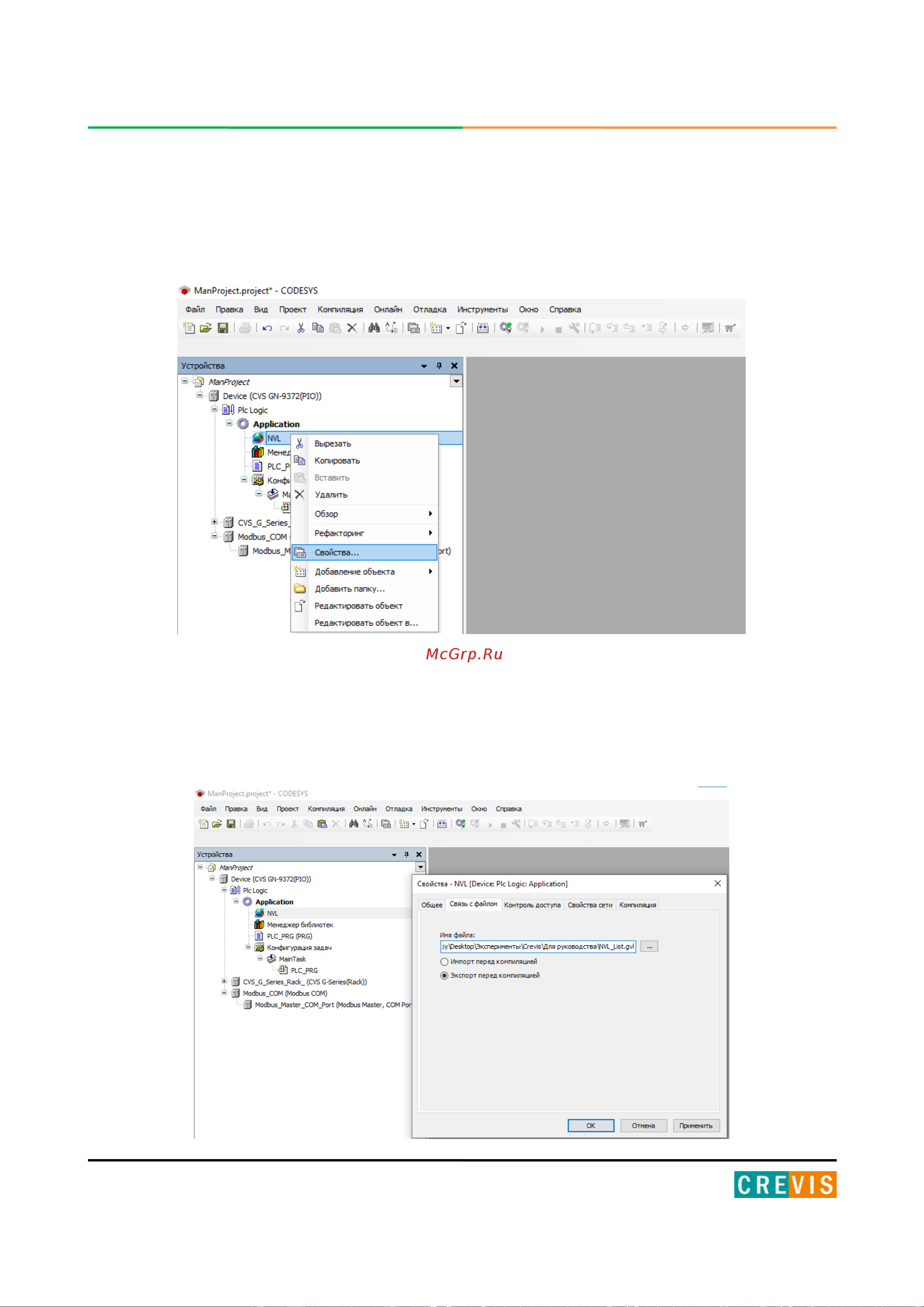

Результатом конфигурирования сетевых переменных у Отправителя является создание
файла-описателя всех созданных переменных. Для этого нужно щёлкнуть ПКМ по
созданному объекту NVL.
Во вкладке «Связь с файлом» необходимо ввести имя файла и указать вариант «Экспорт
перед компиляцией». После это по указанному пути перед каждой компиляцией будет
формироваться файл-описатель сетевых переменных.
