60 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

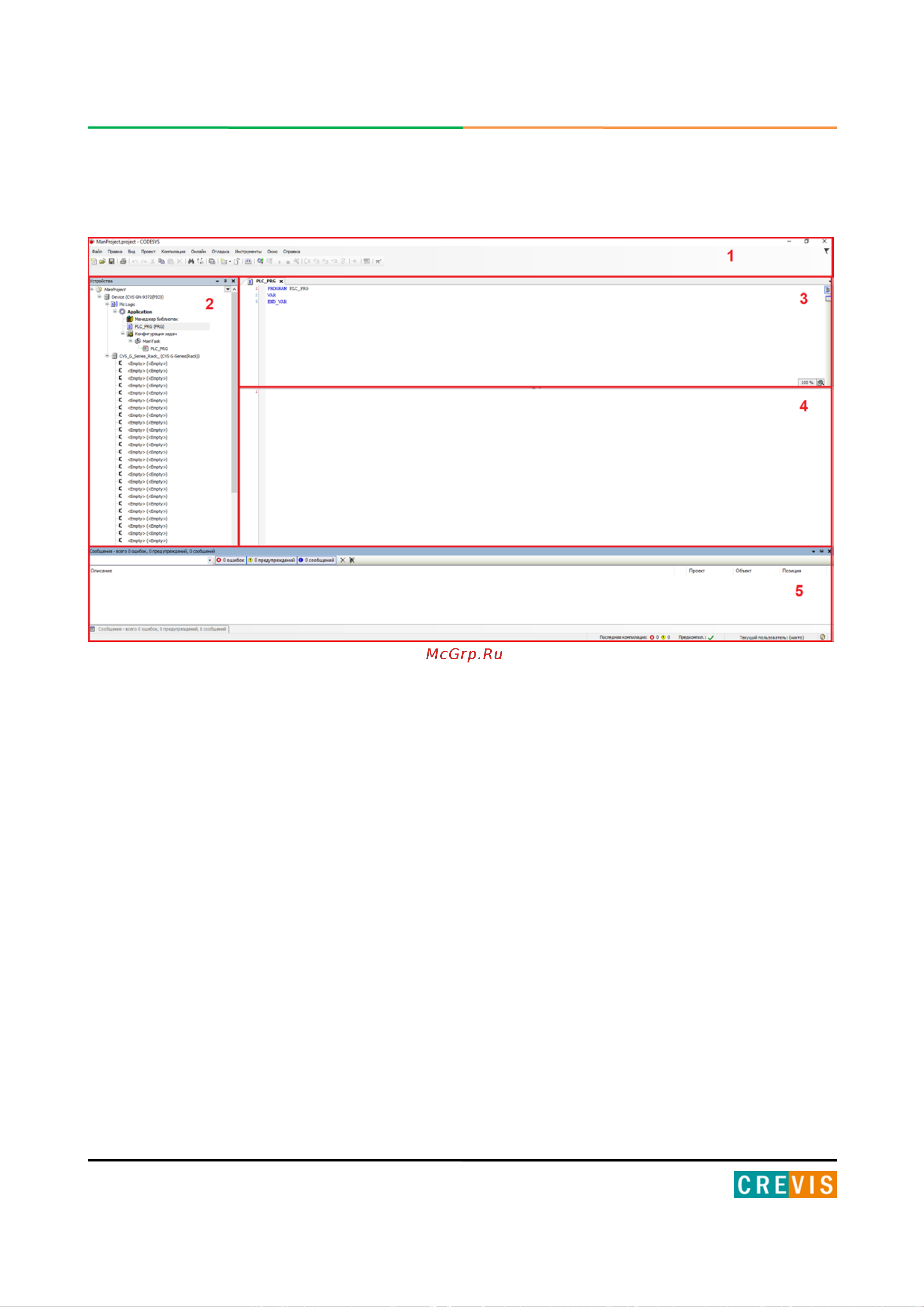

Окно программы выглядит следующим образом:
Здесь, 1 – меню, панель инструментов и название проекта, 2 – дерево устройств, 3 – область
объявления переменных, 4 – область реализации (программа в текстовом или графическом
виде), 5 – окно сообщений и статуса проекта.
