93 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
После загрузки проекта выбранные переменные будут доступны для просмотра любым OPC
UA клиентом по адресу opc.tcp://IP-адрес PIO:4840/ (например, opc.tcp://192.168.0.247:4840/).
Для PIO с версией СПО до 2.004:
Для доступа к данным адаптера по протоколу OPC UA в данном случае используется
собственный драйвер связи. Для настройки обмена в CODESYS должен быть добавлен
файл-описатель этого драйвера. Все файлы-описатели можно скачать бесплатно на сайте
www.crevis.ru
в разделе «Загрузки» - «Программное обеспечение».

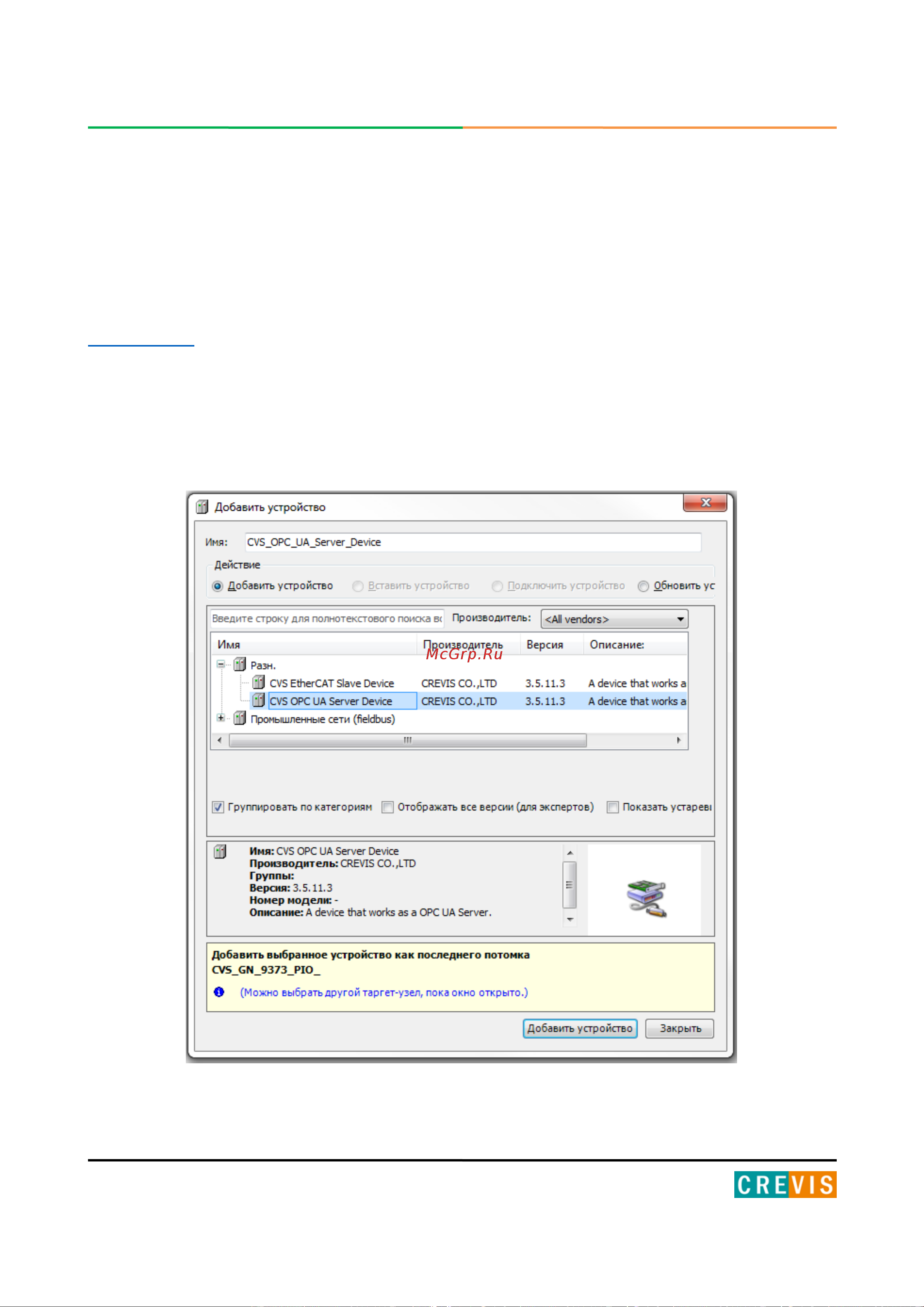

Для настройки обмена по OPC UA необходимо в среде разработки CODESYS в приложение
добавить драйвер OPC UA Server. Для этого нужно щёлкнуть ПКМ по адаптеру в дереве
устройств и выбрать пункт «Добавить устройство». После этого в открывшемся окне выбрать
устройство OPC UA Server и нажать кнопку «Добавить устройство».
