53 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
7.2. Web-сервер

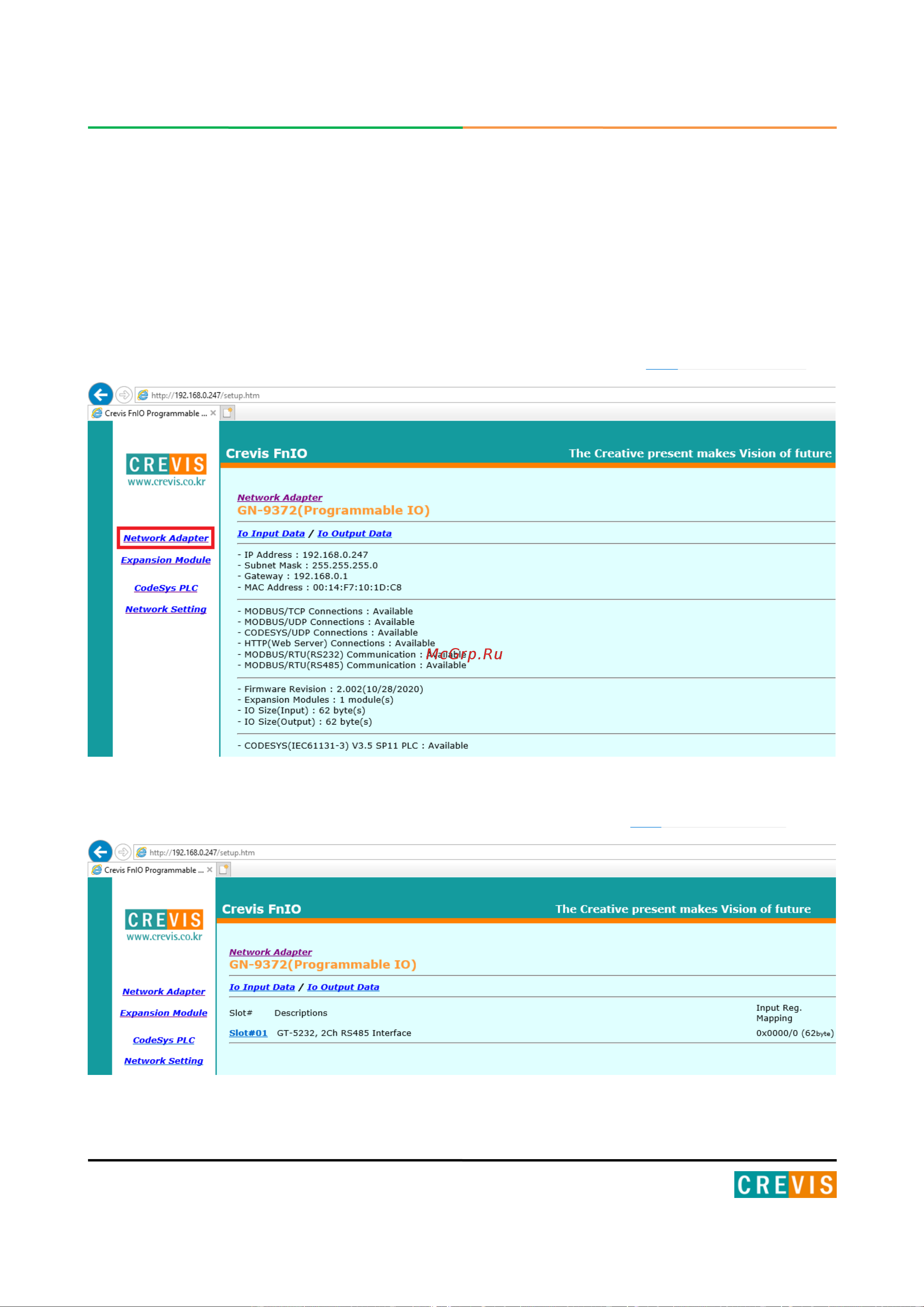

Для просмотра состояния программируемых адаптеров, а также для их конфигурации можно
использовать Web-сервер, который запускается при старте адаптера. К данному
Web-серверу можно подключиться по адресу IP-адрес адаптера/setup.htm (например,
192.168.100.100/setup.htm).
Главная страница отображает сетевые настройки адаптера, доступные функции, версию
СПО адаптера, количество подключенных модулей расширения и т.д.
Страница «Expansion Module» отображает текущую конфигурацию корзины расширения.
