51 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
7.1.7. Настройка параметров RTC адаптера (Modbus)
Для настройки данного параметра также может использоваться протокол Modbus. У
адаптера есть специальные регистры, позволяющие настроить данные параметры. Для
этого может использоваться программа-эмулятор Modbus Master, в том числе и встроенный в
IOGuidePro «Protocol Messenger» - «Modbus».
Для данных настроек отведены регистры, начиная с 0x1620 (4 регистра).

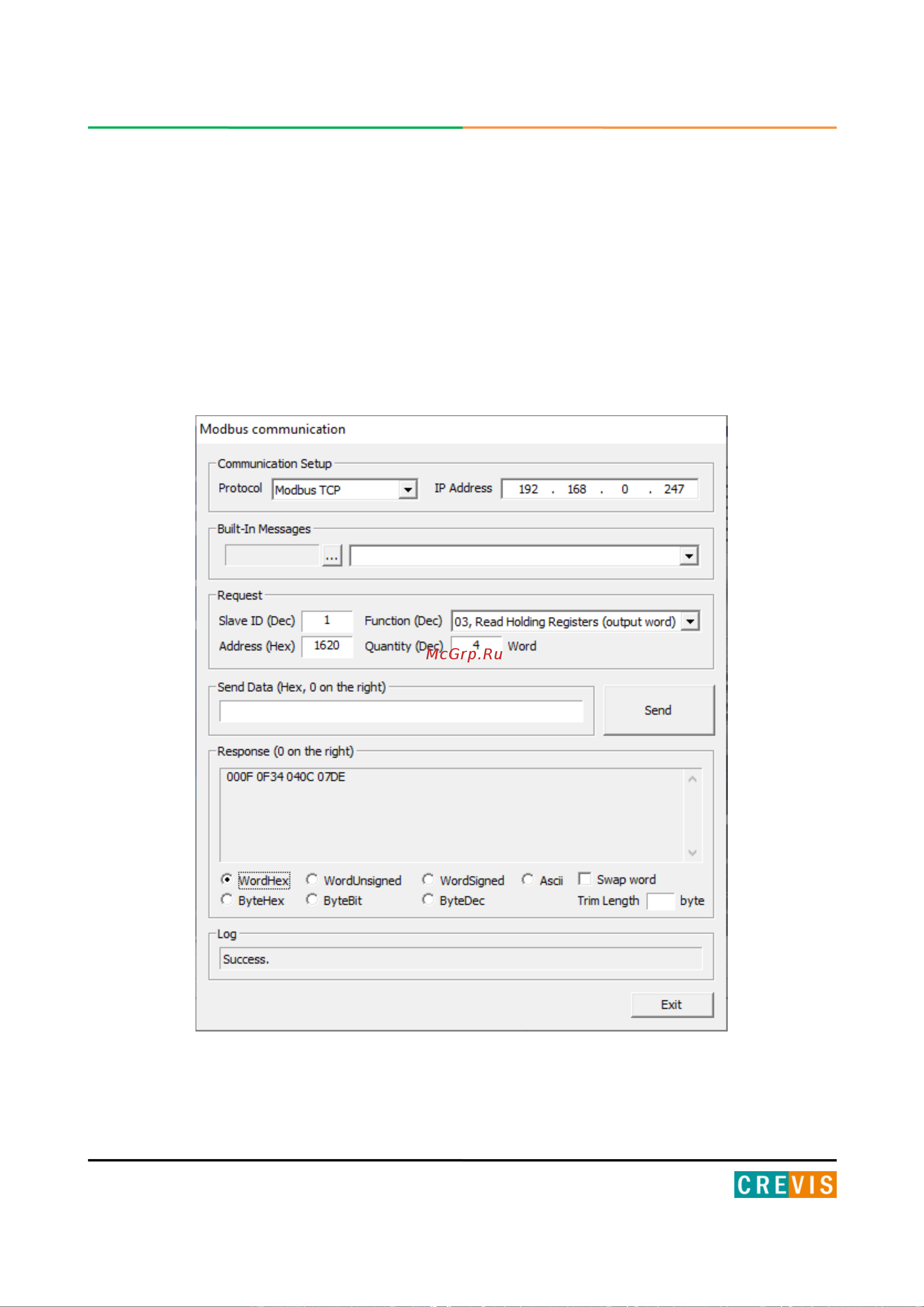

Для чтения текущего значения / записи необходимо в открывшемся окне задать
соответствующие параметры (см. рисунок ниже, Modbus функции 3 / 16).
