31 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
7. Способы настройки программируемого адаптера
7.1. Утилита IOGuidePro
7.1.1. Описание утилиты
Утилита IOGuidePro позволяет конфигурировать адаптеры CREVIS (программируемые и не
программируемые), а именно:
- задавать IP-адрес (через протокол BootP и специальные Modbus регистры);
- задавать настроечные параметры модулей расширения (тип входного сигнала, скорость
передачи данных последовательного порта и т.д.);
- просматривать в режиме реального времени состояние таблицы отображения адаптеров;
- проектировать корзину расширения контроллера (при этом автоматически рассчитывается
ширина корзины и её потребление);
- задавать время RTC адаптера;
- обмениваться данными с адаптером по протоколу Modbus (при поддержке адаптером этого
протокола).
Данную утилиту можно скачать бесплатно на сайте www.crevis.ru
в разделе «Загрузки» -
«Программное обеспечение».

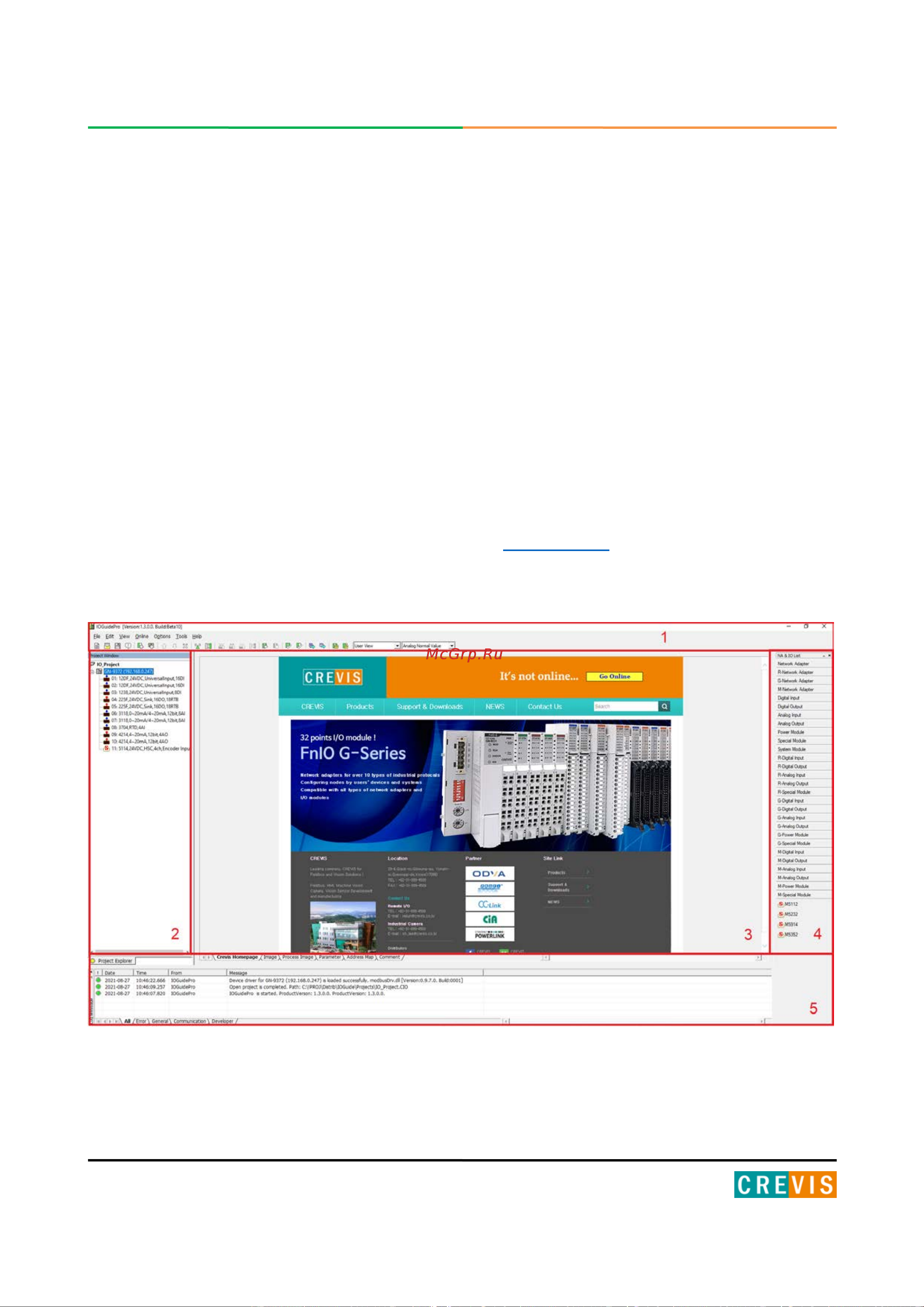

Окно программы выглядит следующим образом:
Здесь, 1 – меню, панель инструментов и описание утилиты (версия, сборка), 2 – дерево
устройств, 3 – главное окно программы, 4 – список доступных модулей CREVIS, 5 – окно
сообщений утилиты и кнопки переключения вкладок основного окна.
