52 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
7.1.8. Заводской сброс (Modbus)
Стандартный заводской сброс выполняется с помощью кнопки сброса адаптера (см. п 5.4).
Помимо этого для данной операции может использоваться протокол Modbus. У адаптера
есть специальный регистр, позволяющий сбросить адаптер до заводских настроек, при этом
также будут очищены все конфигурационные данные модулей расширения. Для этого может
использоваться программа-эмулятор Modbus Master, в том числе и встроенный в IOGuidePro
«Protocol Messenger» - «Modbus».

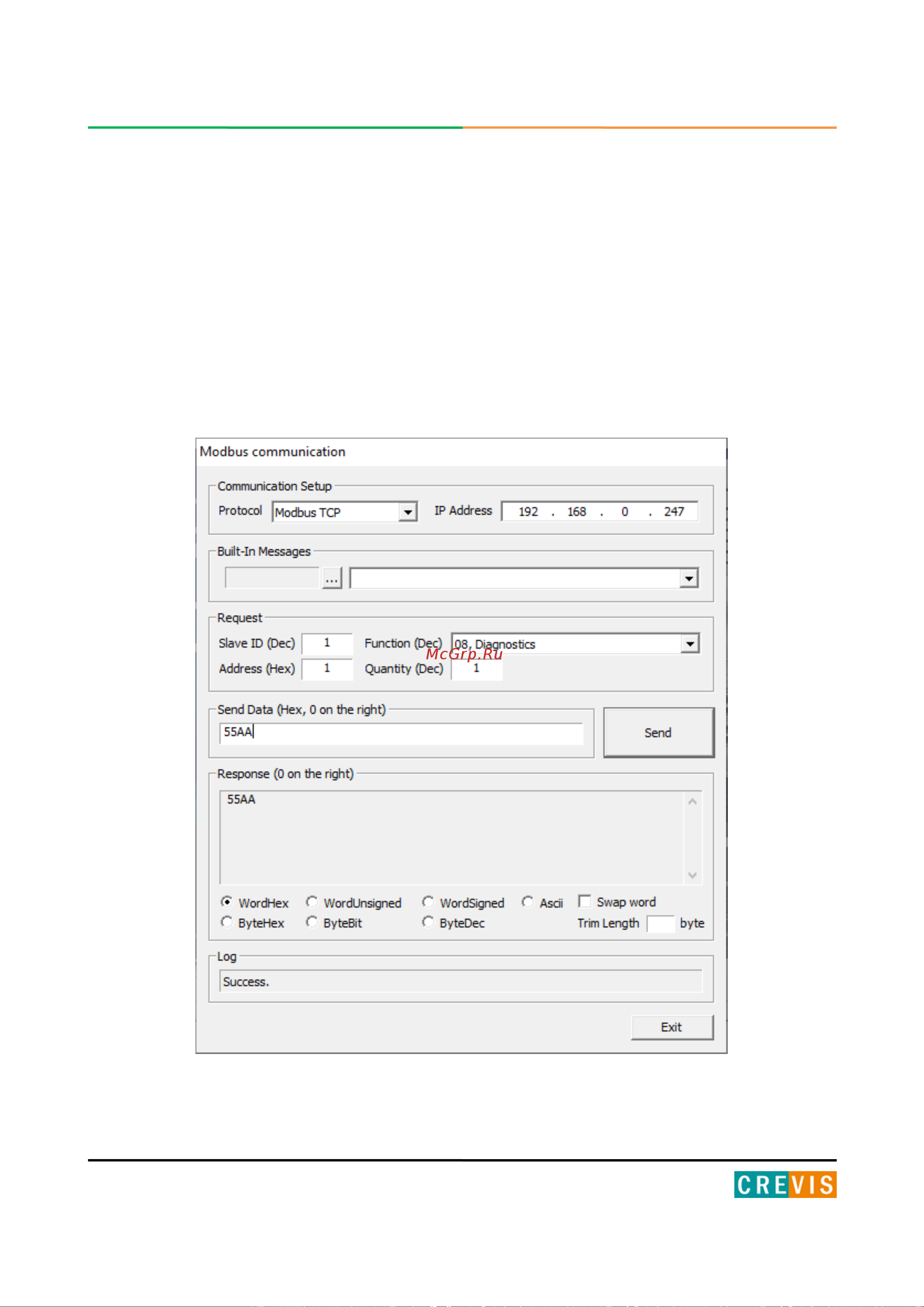

Для данной операции необходимо с помощью функции Modbus 8 (Диагностика) в адрес 1
записать код 0x55AA как показано на рисунке ниже.
