32 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
7.1.2. Создание проекта

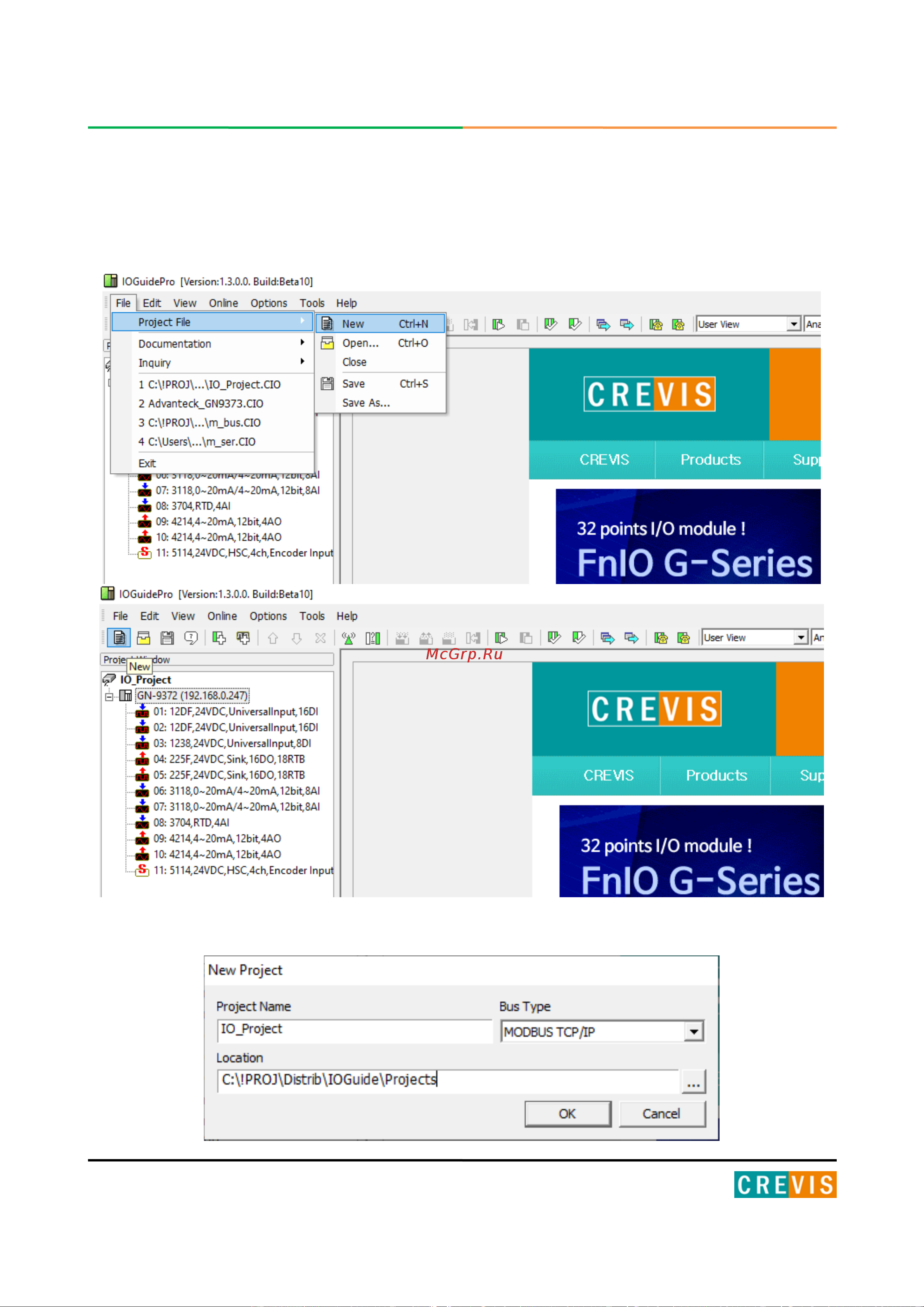

Для создания проекта в меню «File» необходимо выбрать «Project File» - «New». Также для
этого можно использовать соответствующую кнопку «New» на панели инструментов.
Далее предлагается ввести имя проекта, его расположение и тип шины адаптера.
