23 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

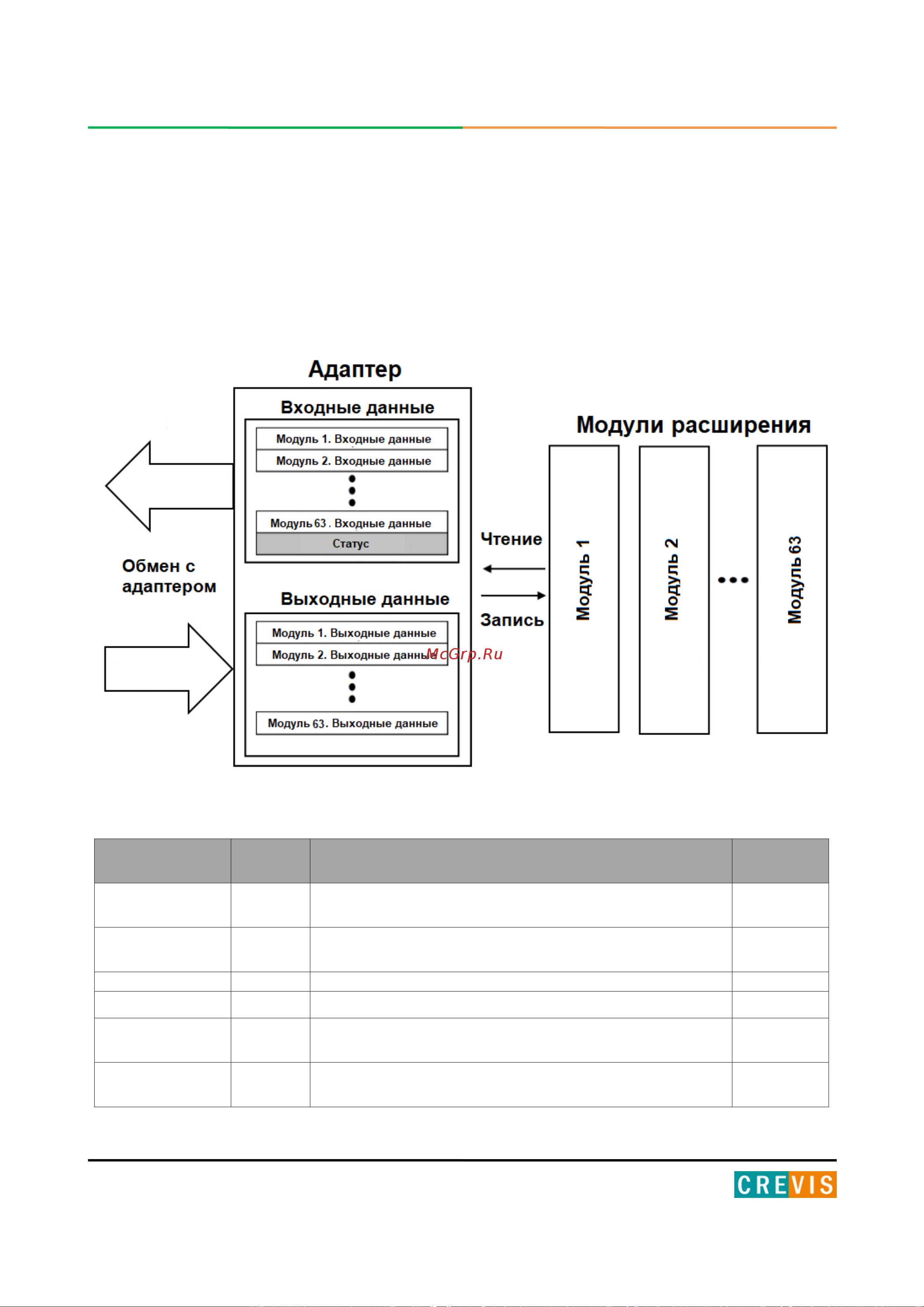

5.5. Таблица отображения
Модули расширения содержат внутреннюю область памяти (таблицу отображения), в
которую записывают входные данные (например, с аналоговых входов) и из которой
считывают информацию для записи (например, для записи состояния дискретных выходов).
Данные таблиц отображения со всех модулей расширения в корзине через внутренние
протоколы шины G-Bus передаются в общую таблицу, формируемую в памяти адаптера
Общая таблица отображения в адаптере автоматически присваивается Modbus регистрам в
соответствии со следующими таблицами.
Стартовый
Modbus адрес
Доступ Описание
Modbus
функция
0x0000 (0) ~ Чтение
Входные данные модулей расширения или внутренней
памяти (%IW0 - %IW2047)
3,4,23
0x0800 (2048) ~
Чтение /
Запись
Выходные данные модулей расширения или
внутренней памяти (%QW0 - %QW2047)
3,16,23
0x1000 (4096) ~
Чтение Идентификационные данные адаптера 3,4,23
0x1100 (4352) ~
Чтение /
Запись
Modbus регистры с настройками адаптера и
состоянием обмена с модулями расширения
3,4,6,16,23
0x1600 (5632) ~
Чтение /
Запись
Modbus регистры со специальными настройками
программируемого адаптера
3,4,6,16,23
