61 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

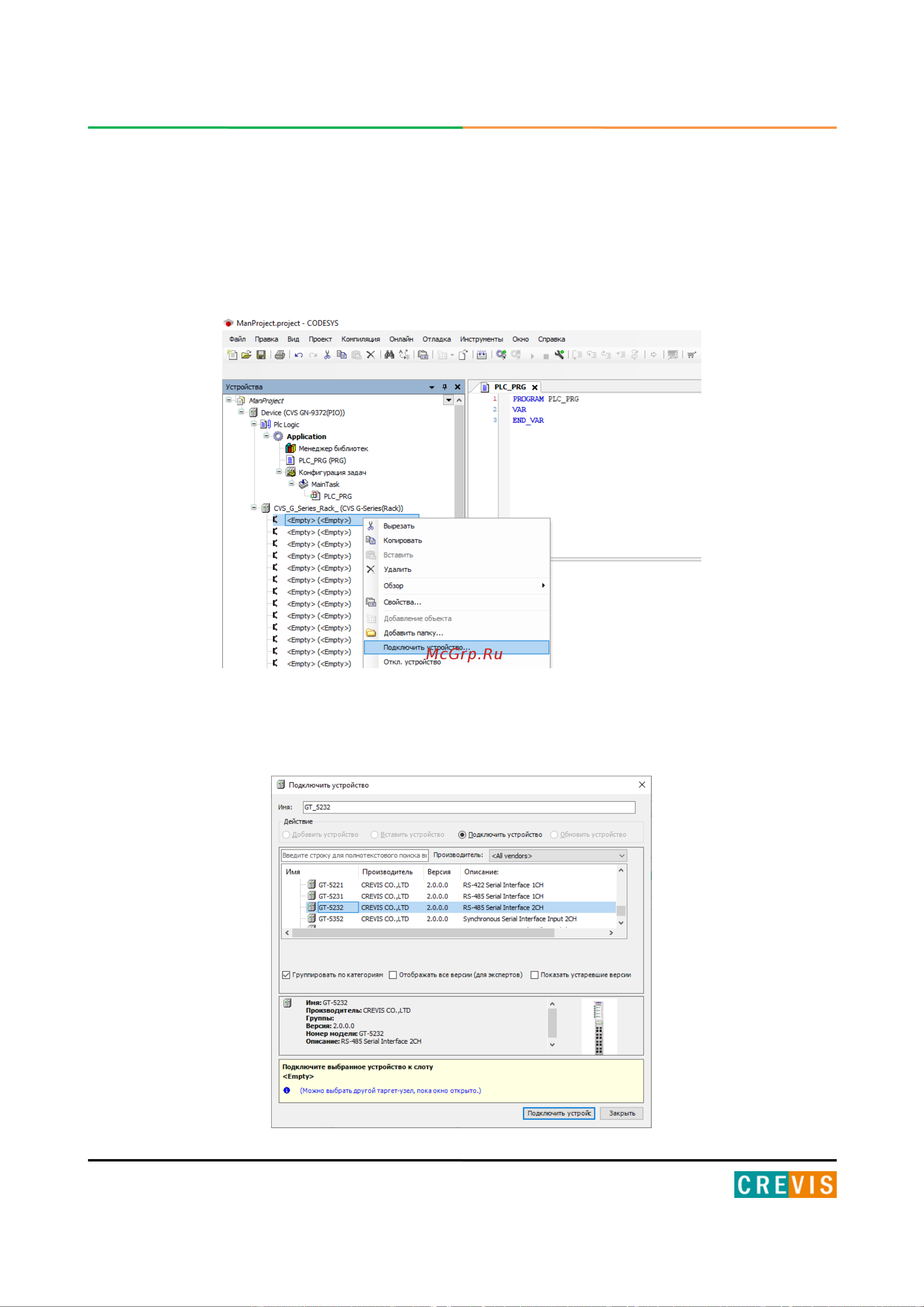

8.2.2. Добавление модулей ввода/вывода
Для конфигурирования корзины программируемого адаптера в дереве устройств у объекта
шины G-Bus (G-Series Rack) необходимо добавить соответствующие модули, щёлкнув ПКМ
на соответствующем слоте и выбрав «Подключить устройство»
Далее предлагается выбрать нужный модуль и нажать «Подключить устройство».
