104 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
10.5. Точки останова (Breakpoints)
Точки останова предназначены для останова выполнения программы в определённом месте
при отладке прикладной программы. Среда разработки CODESYS поддерживает точки
останова во всех представленных в ней языках программирования. Приостановка программы
в точке останова может быть выполнена вручную или с дополнительными условиями. Кроме
того, также возможно переопределить точки останова, как точки выполнения, в которых
выполняется определенный код вместо остановки программы.

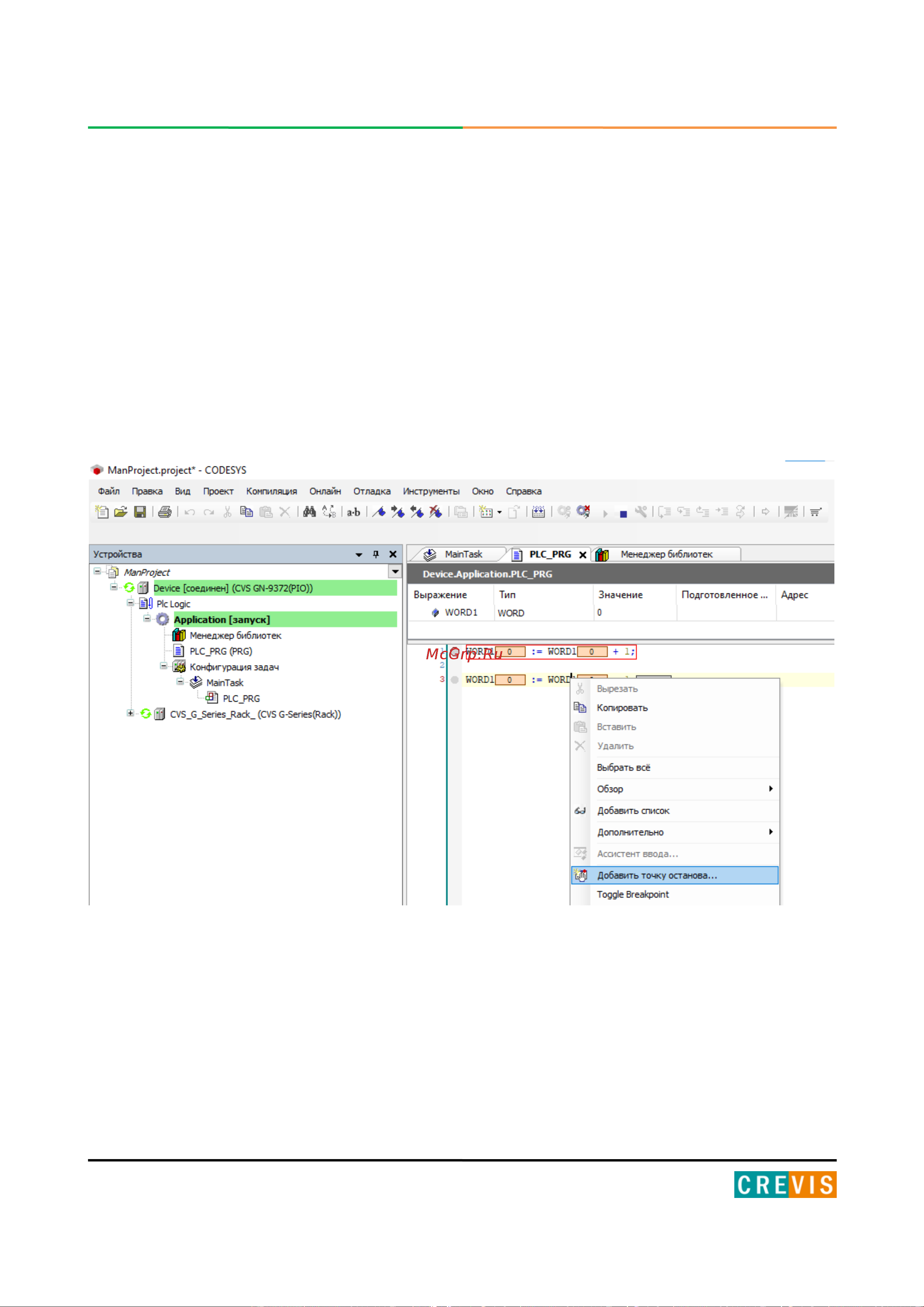

Для добавления точки останова в прикладную программу достаточно выбрать строчку, на
которой планируется приостанавливать программу, щёлкнуть по ней ПКМ и выбрать
функцию «Добавить точку останова».
