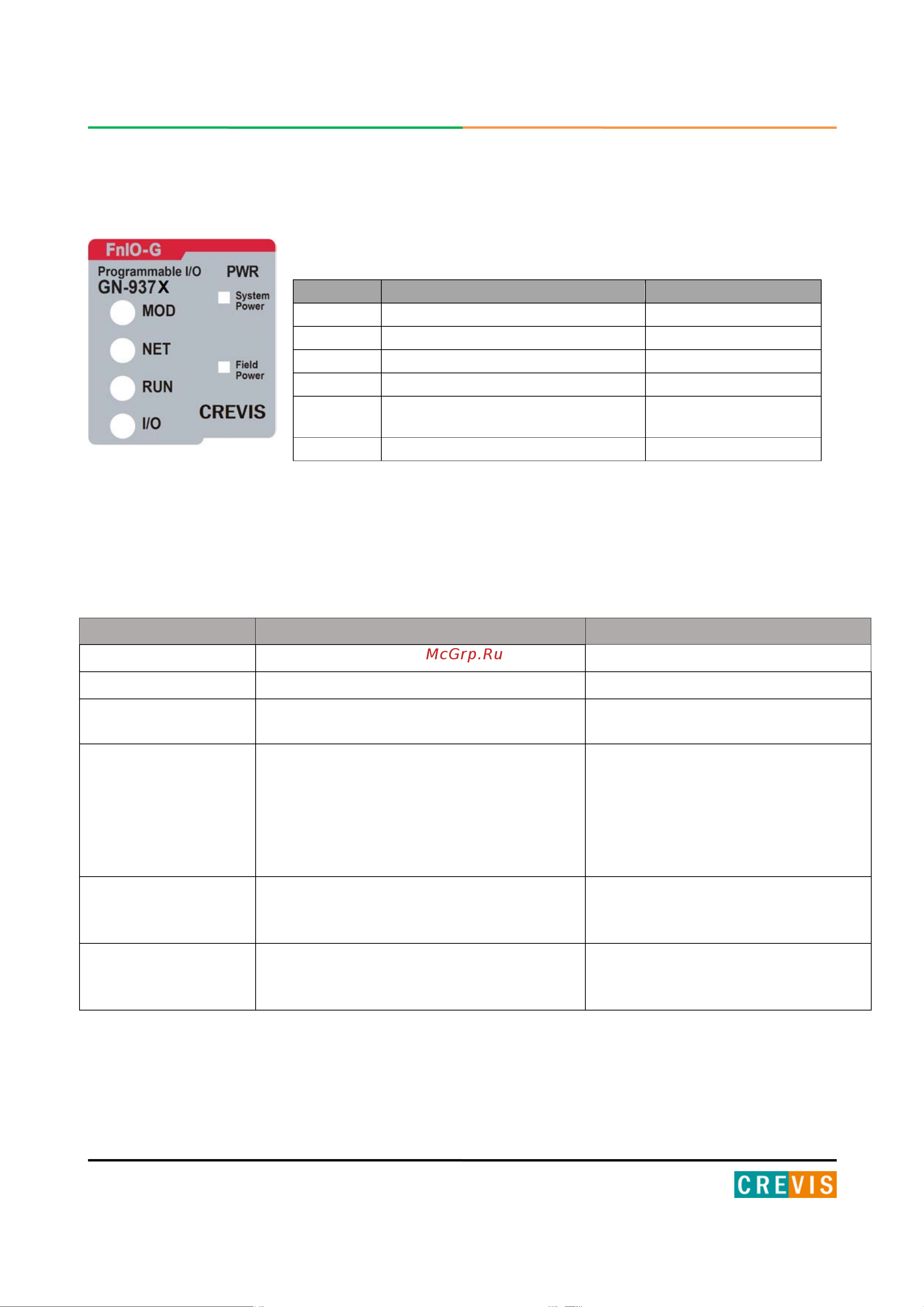

9 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус
Индикатор
Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Инициализация Индикатор мигает зелёным
Инициализация параметров в
EEPROM
Сервисный режим
IAP
Индикатор последовательно мигает
зелёным и красным
Сервисный режим IAP (обновление
СПО адаптера). В данном режиме
IP-адрес адаптера - 192.168.100.10.
Для доступа к веб-серверу
рекомендуется использовать
браузер Firefox
Неисправность
модуля
Индикатор горит красным
Неисправность модуля (ошибка
памяти, СПО и сторожевого
таймера)
Отправка
BootP/DHCP
запросов
Индикатор мигает зелёным вместе с
индикатором NET
Адаптер отправляет BootP/DHCP
запросы для получения IP-адреса
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
NET
Статус сетевого соединения
Зелёный / Красный
RUN
Статус приложения адаптера
Зелёный / Красный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
