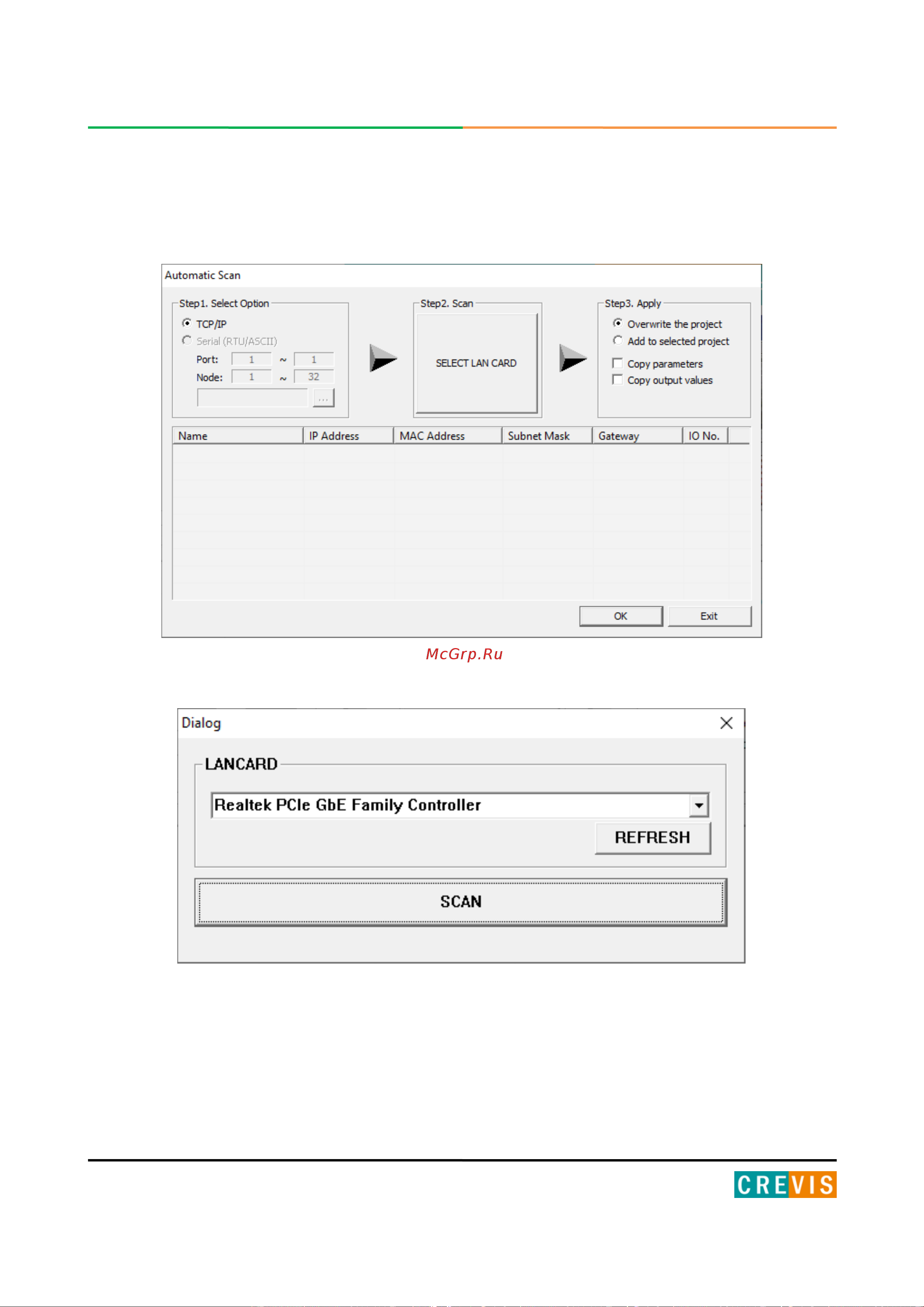

Во всплывающем окне данной функции предлагается выбрать интерфейс для поиска
устройства («Step1. Select Option») и запустить сканирование устройств (кнопка «SELECT
LAN CARD»).
После этого нужно выбрать конкретный интерфейс и нажать кнопку «SCAN».
