42 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

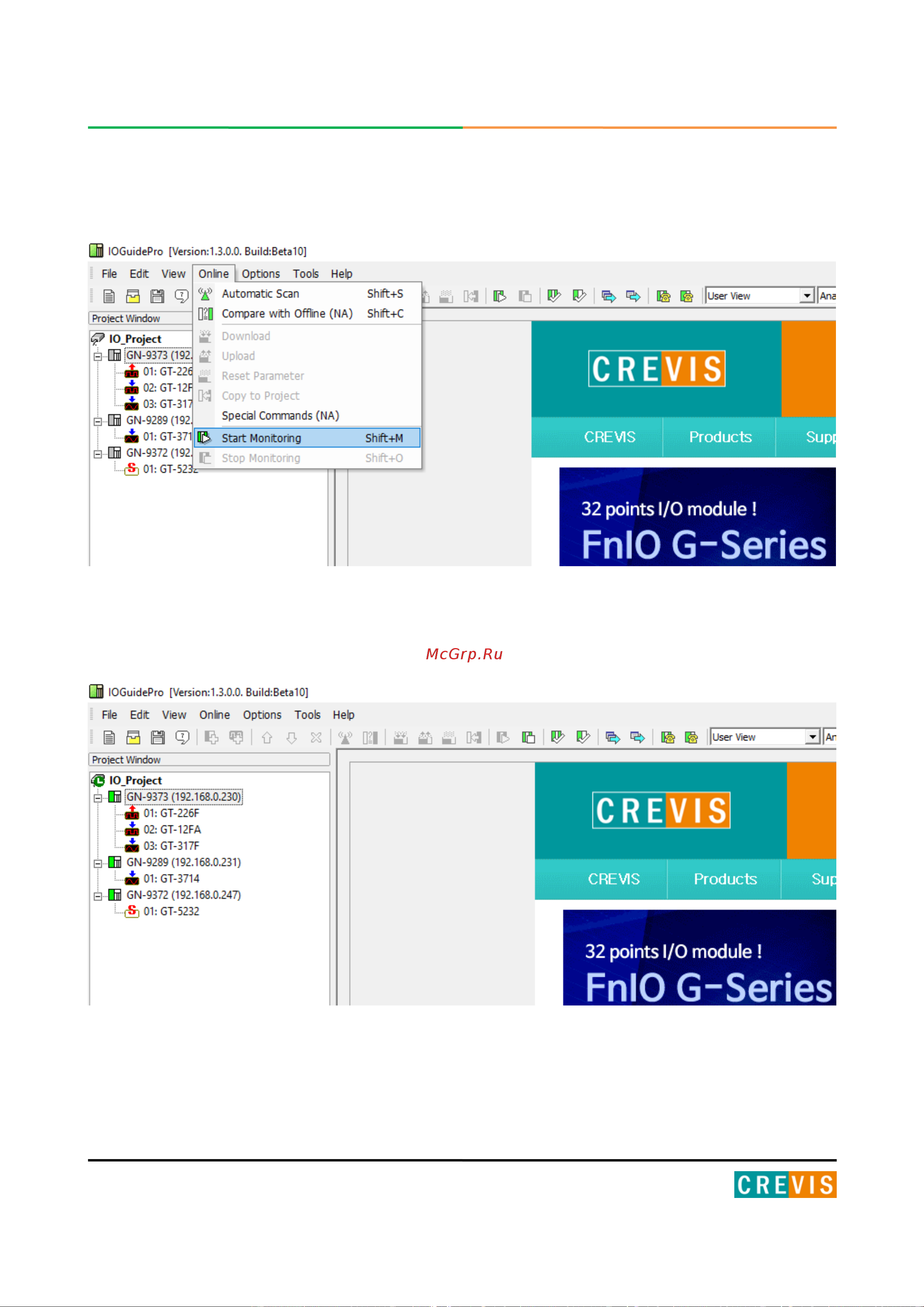

Для просмотра текущих значений/параметров адаптера необходимо воспользоваться
функцией «Start Monitoring» в меню «Online».
После этого в дереве проекта контроллеры, к которым удалось установить соединение,
будут подсвечены зелёным. Для отсоединения можно воспользоваться функцией «Stop
Monitoring» в меню «Online».
