37 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

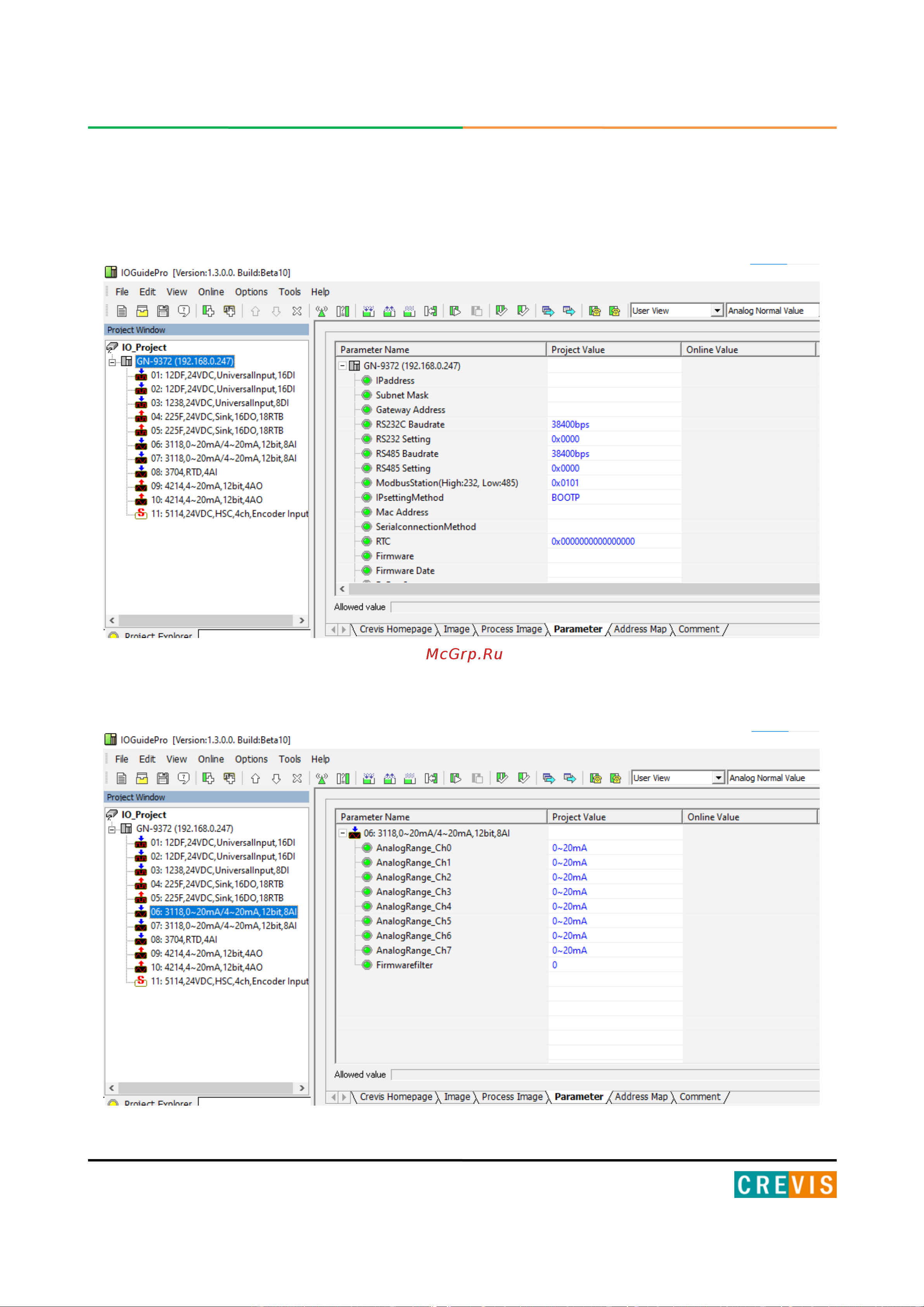

На вкладке «Parameter», выбрав в дереве устройств адаптер, можно посмотреть все
параметры данного адаптера (таблицу параметров) в реальном времени (столбец «Online
Value») и задать некоторые настраиваемые параметры для данного проекта.
При выборе конкретного модуля на данной вкладке будут отображаться параметры данного
модуля (например, выбор типа сигнала для модуля аналоговых входов).
