75 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

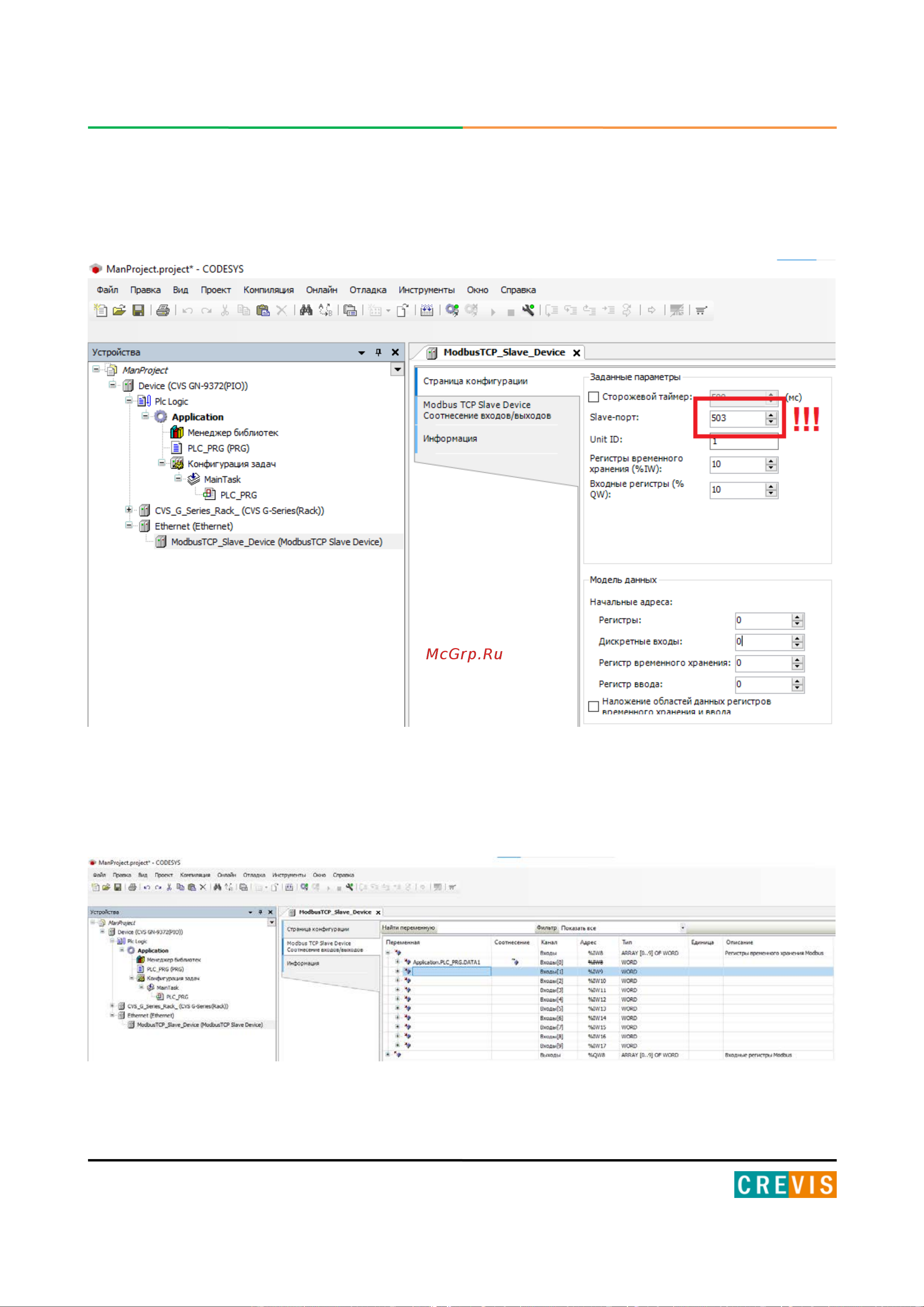

В настройках данного драйвера указывается порт (должен быть отличным от 502), ID станции
и стандартные настройки CODESYS Modbus TCP Slave.
Во вкладке «Соотнесение входов/выходов» можно соотнести («привязать») входные и
выходные данные, доступные для чтения Modbus TCP опросчика (Master).
