96 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

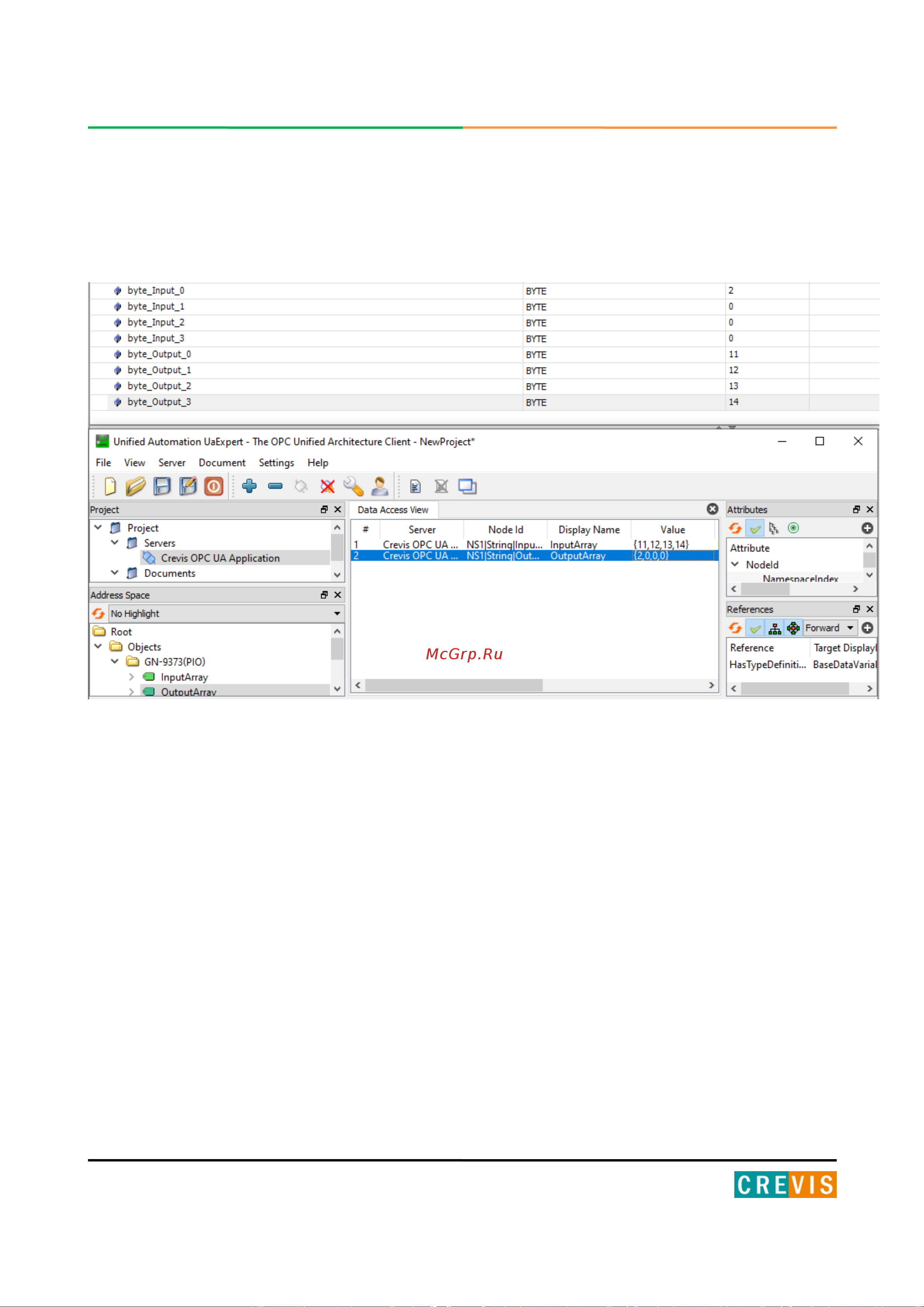

Для доступа к данным программируемого адаптера можно использовать любой OPC UA
клиент. В примере ниже используется UaExpert. В данном примере видно наименование OPC
UA соединения и состояние входного / выходного массивов.
