88 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

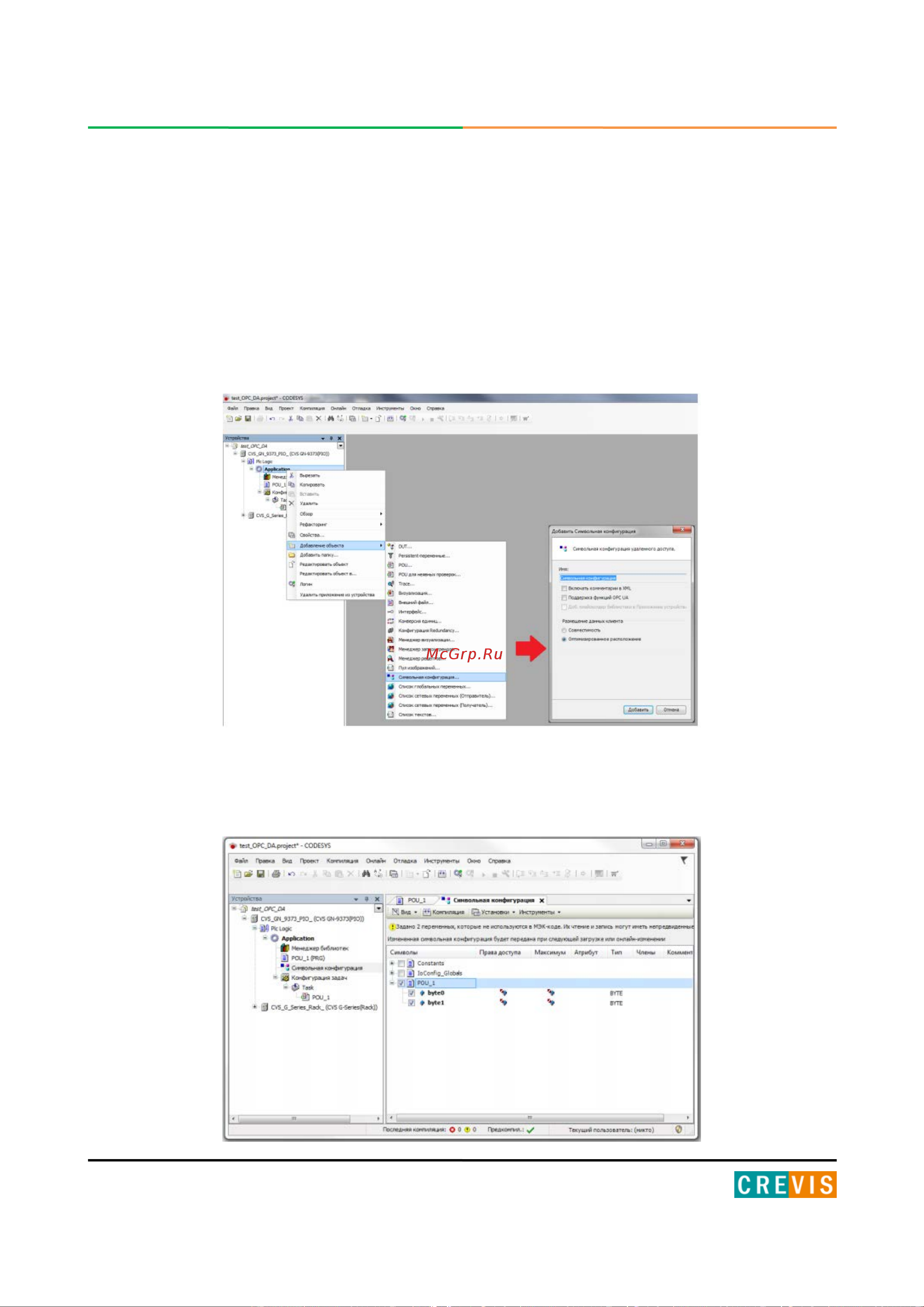

8.3.7. OPC DA
Программируемые адаптеры CREVIS позволяют обмениваться данными по протоколу OPC
DA (Data Access). В данном обмене адаптер исполняет роль сервера (OPC DA Server).
Для доступа к данным адаптера по протоколу OPC DA сначала необходимо настроить список
переменных, которые будут отображаться по данному протоколу. Для этого в среде
разработки CODESYS в приложение разрабатываемого проекта нужно добавить объект
«Символьная конфигурация».
Далее в символьной конфигурации указать переменные, которые необходимо передавать.
