46 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

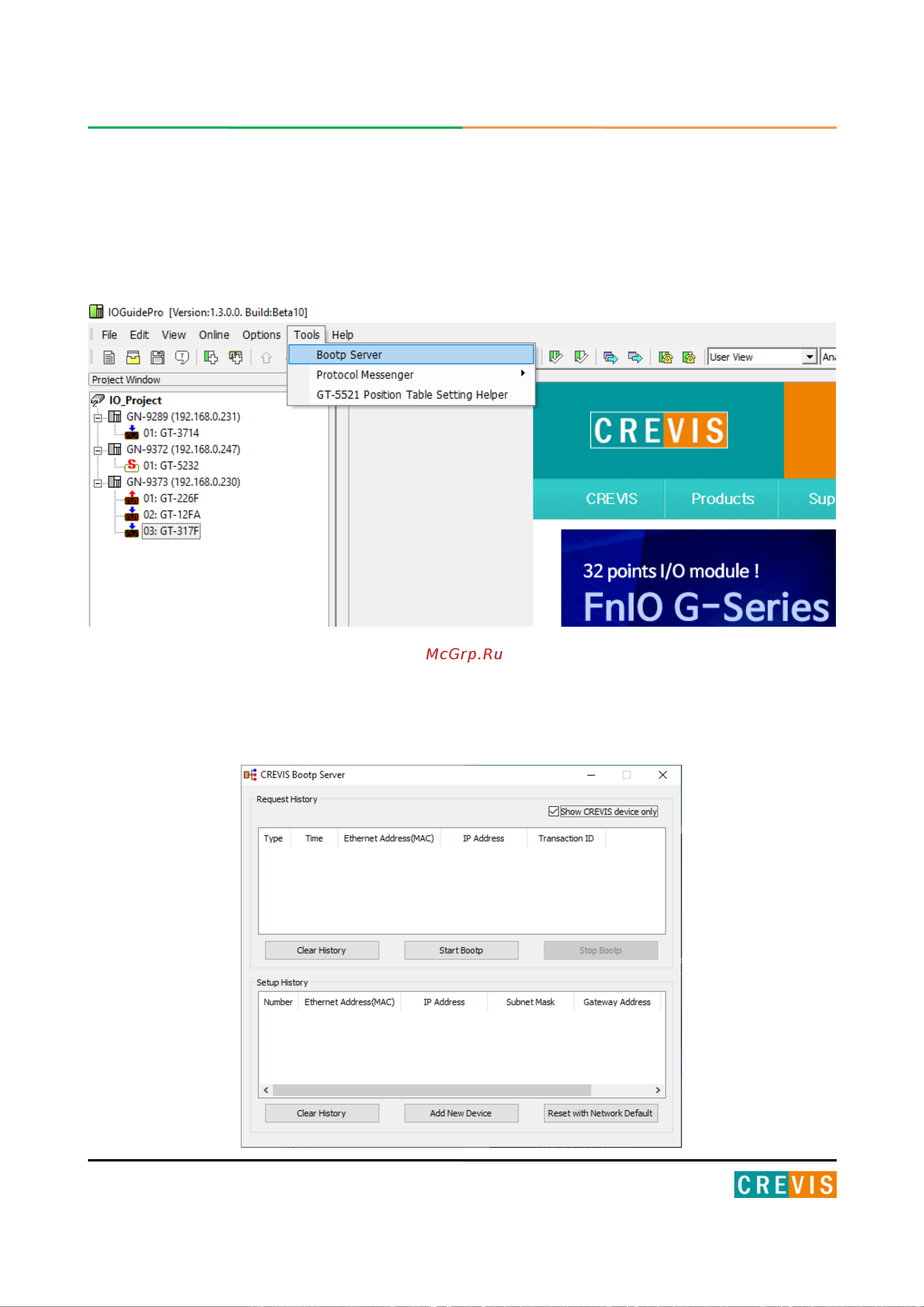

7.1.3. Настройка IP-адреса адаптера (BootP)
Для настройки IP-адреса адаптера может использоваться протокол BootP (при условии, что
адаптер поддерживает данный протокол). Для этого необходимо в меню «Tools» выбрать
функцию «BootP Server».
Далее в открывшемся окне необходимо нажать кнопку «Start Bootp». При этом в верхней
части окна будет отображаться список найден устройств.
Примечание. Адаптеры CREVIS отправляют BootP запросы определенное количество
времени после включения (при этом мигают индикаторы «MOD» и «NET»).
