41 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

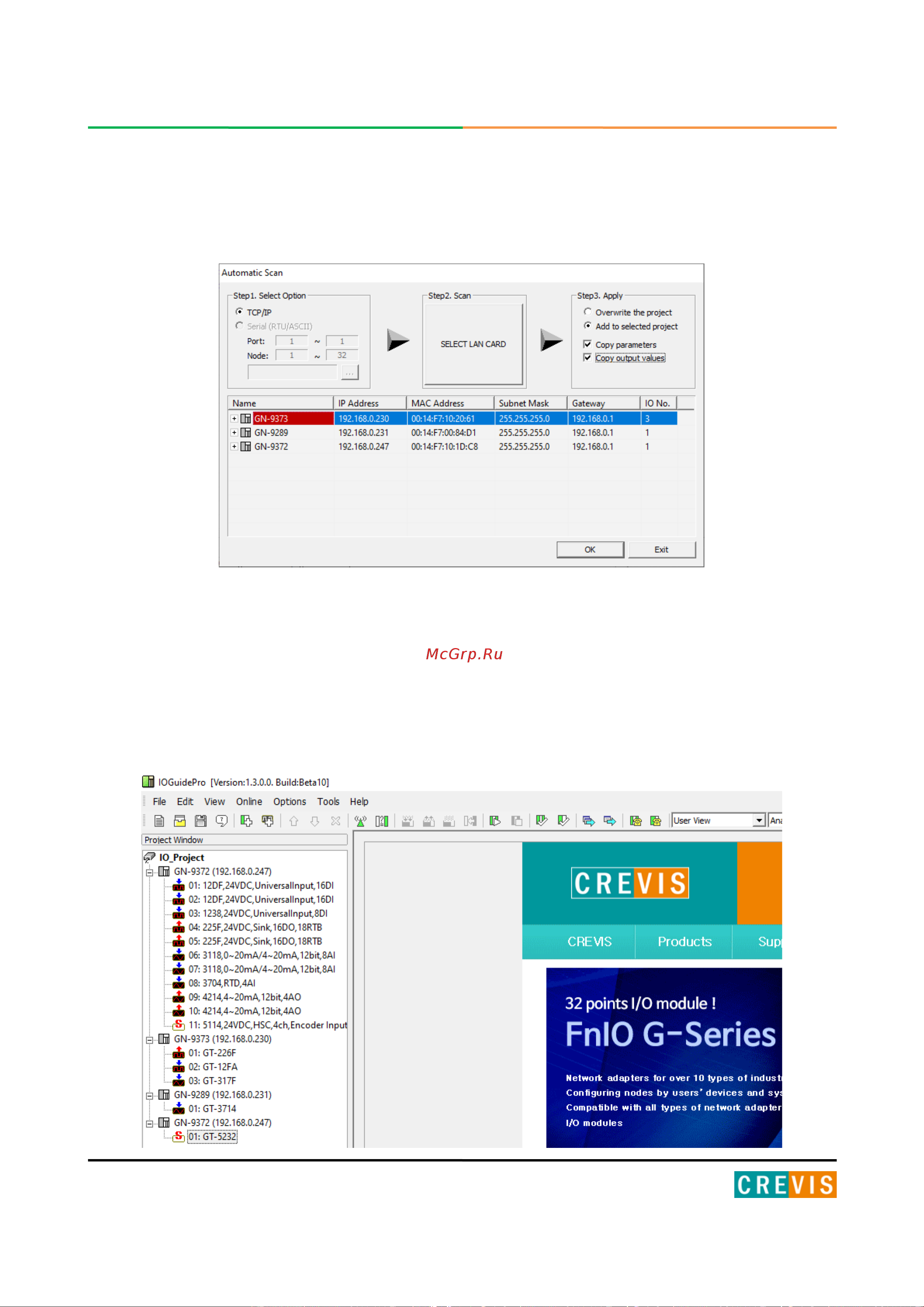

По окончании сканирования найденный адаптеры будут отображаться в таблице в нижней
части окна. В этой таблице будут указан их IP-адрес, MAC-адрес, Маска подсети, Адрес
шлюза и количество модулей расширения в их корзине.
Далее предлагается выбрать опции («Step 3. Apply»): добавить найденные устройства в
выбранный проект «Add to selected project» (в данном случае ранее сконфигурированные
корзины останутся в проекте) или перезаписать проект «Overwrite the project» (в данном
случае ранее сконфигурированные корзины будут перезаписаны найденными), скопировать
или нет текущие параметры и выходные данные найденных адаптеров.
После этого необходимо нажать кнопку «ОК». Найденные устройства будут добавлены в
проект.
