36 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

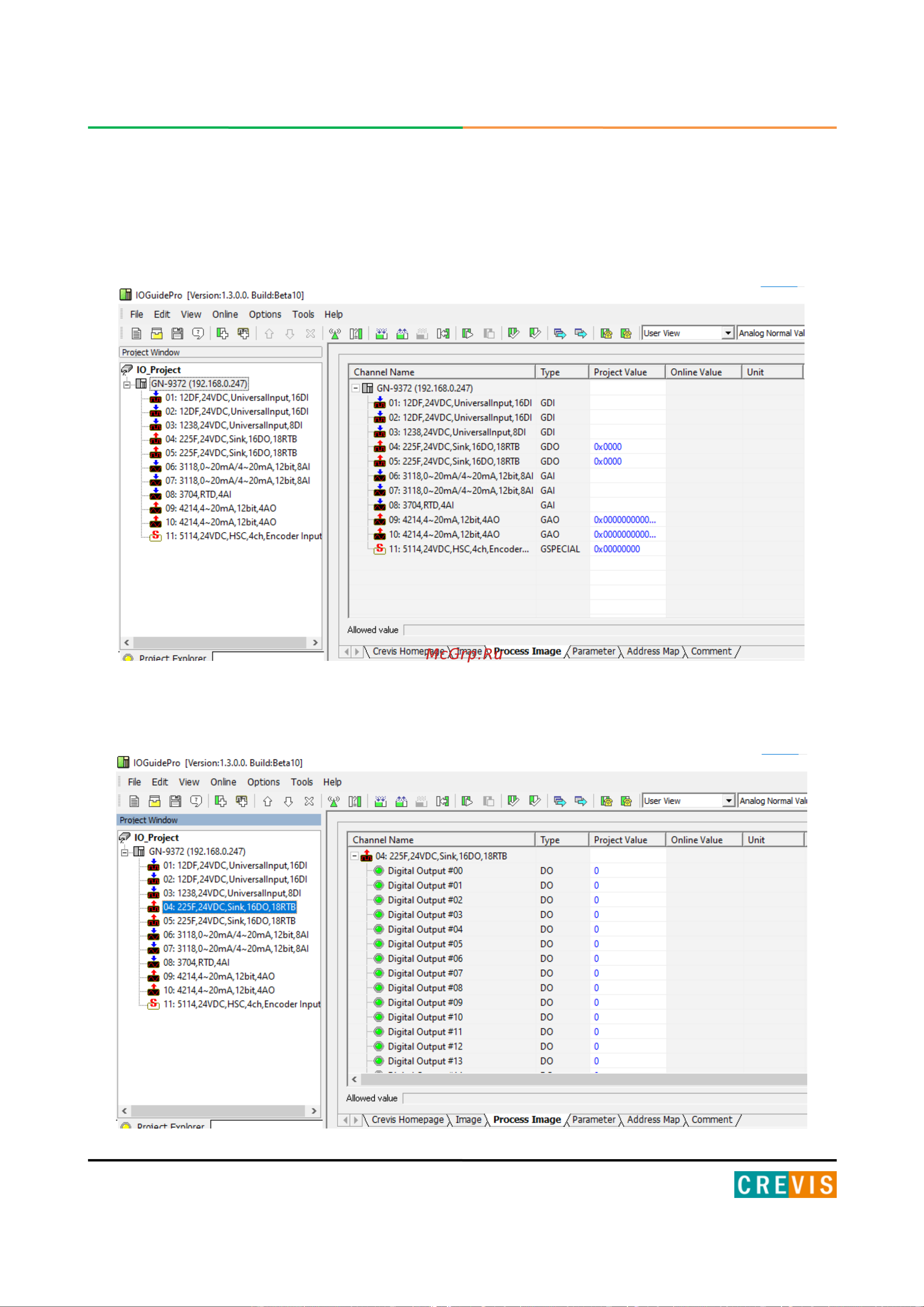

На вкладке «Process Image», выбрав в дереве устройств адаптер, можно посмотреть все
данные таблицы отображения адаптера в реальном времени (столбец «Online Value»),
посмотреть текущие единицы измерения всей корзины (столбец «Unit») и задать выходные
данные таблицы отображения адаптера для данного проекта (столбец «Project Value»).
При выборе конкретного модуля на данной вкладке будут отображаться его данные,
передаваемые в общую таблицу отображения адаптера (например, управление на DO).
