101 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

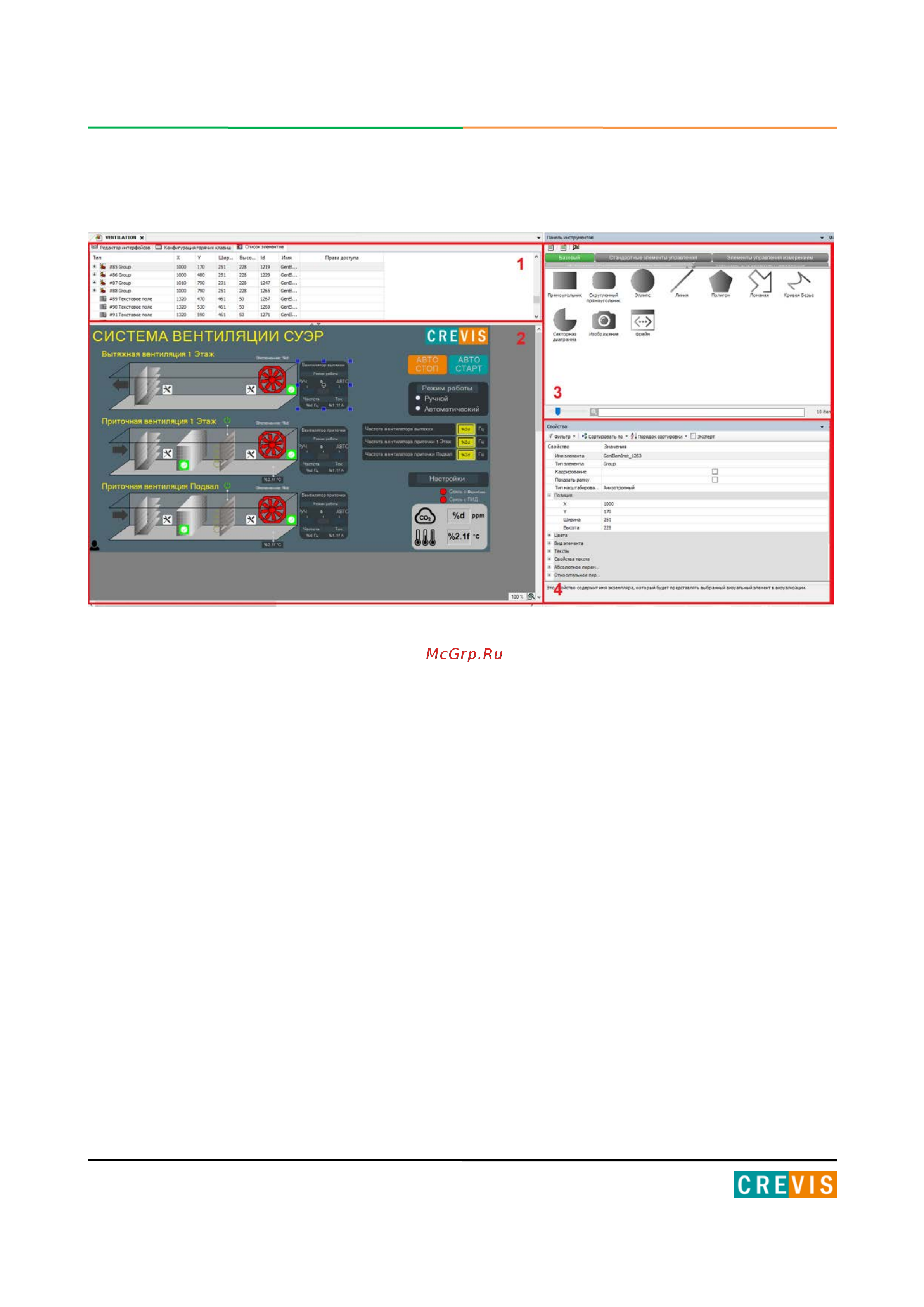

Окно редактора визуализаций выглядит следующим образом:
Здесь, 1 – окно редакторов, которое включает редактор интерфейсов для создания
интерфейсов между визуализациями, конфигуратор горячих клавиш и список элементов; 2 –
окно разработки визуализации, 3 – панель инструментов, 4 – свойства элементов.
