57 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

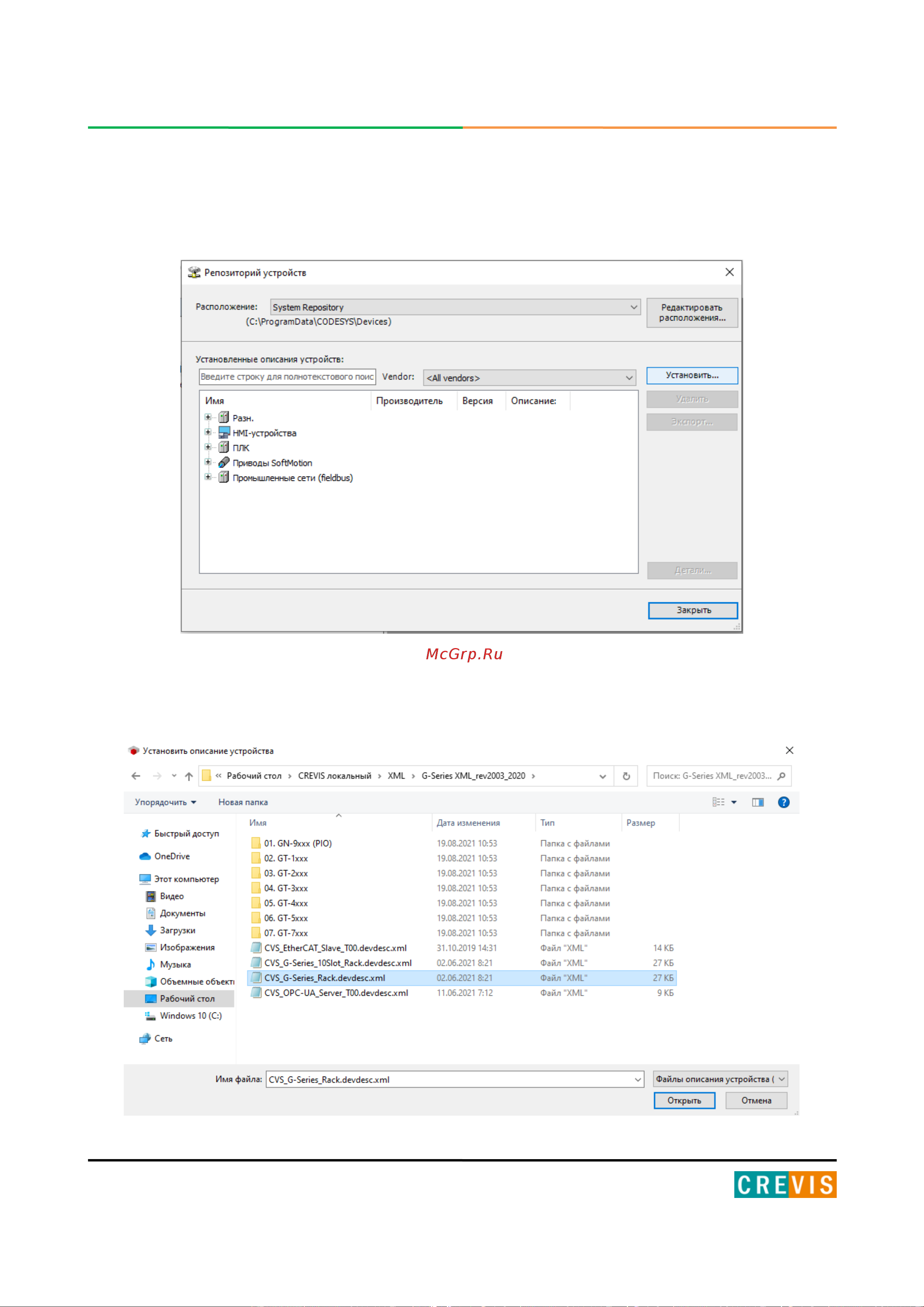

Во всплывающем окне для установки устройств необходимо нажать соответствующую кнопку
«Установить…».
После этого предлагается выбрать файлы-описатели добавляемых устройств.
