95 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

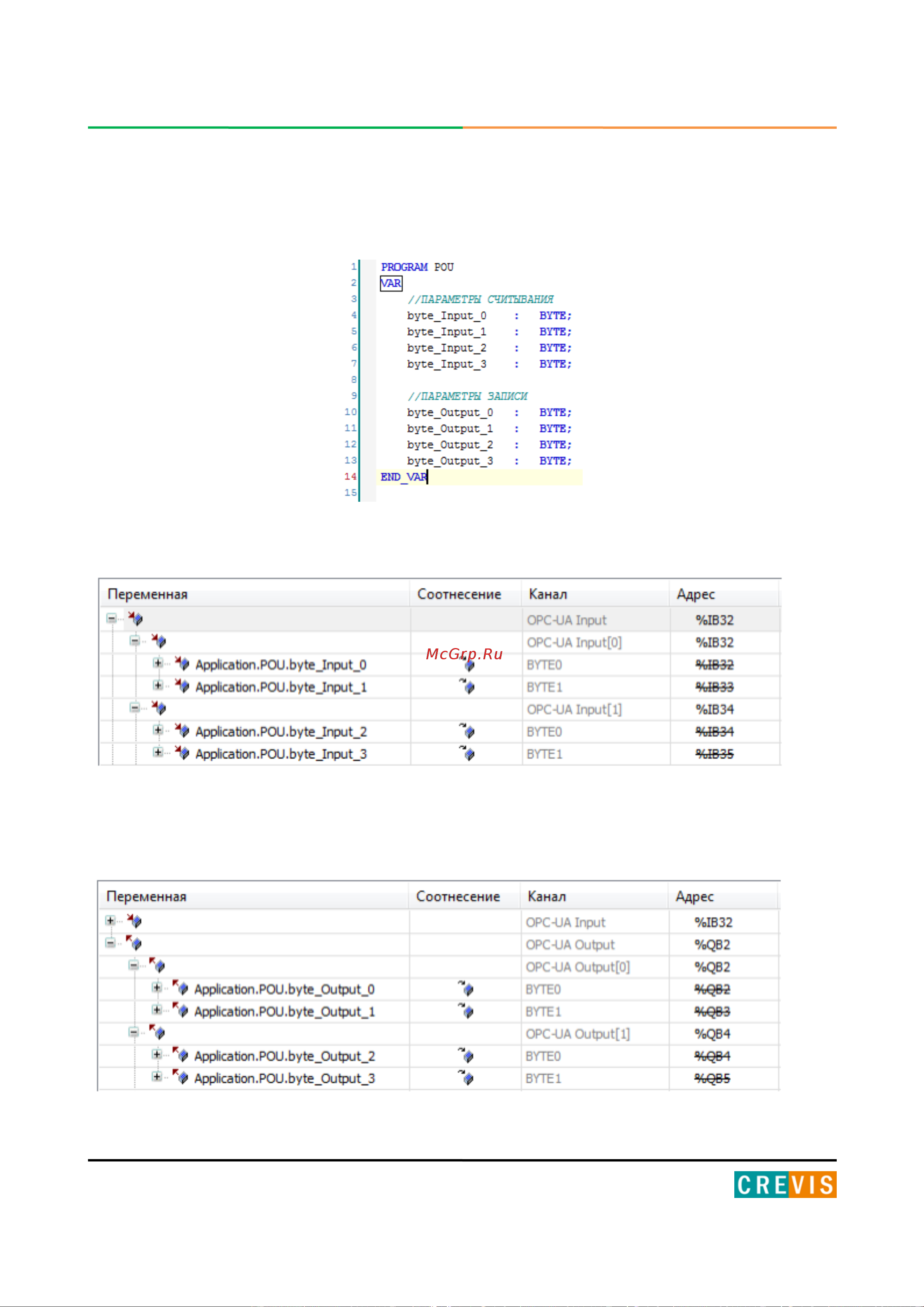

Далее необходимо соотнести («привязать») нужные переменные в меню «Соотнесение
входов/выходов». Для примера было создано 8 переменных:
«Привязка» реализована следующим образом:
И для области записи:
