49 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
7.1.5. Включение функций BootP/DHCP адаптера (Modbus)
Для включения данных функций также может использоваться протокол Modbus. У адаптера
есть специальные регистры, позволяющие настроить данные параметры. Для этого может
использоваться программа-эмулятор Modbus Master, в том числе и встроенный в IOGuidePro
«Protocol Messenger» - «Modbus».
Для данных настроек отведён регистр 0x160B. Для включения функции BootP нужно записать
в данный регистр код 0x8000, для включения DHCP – код 0x8001, для отключения обеих
функций – код 0.

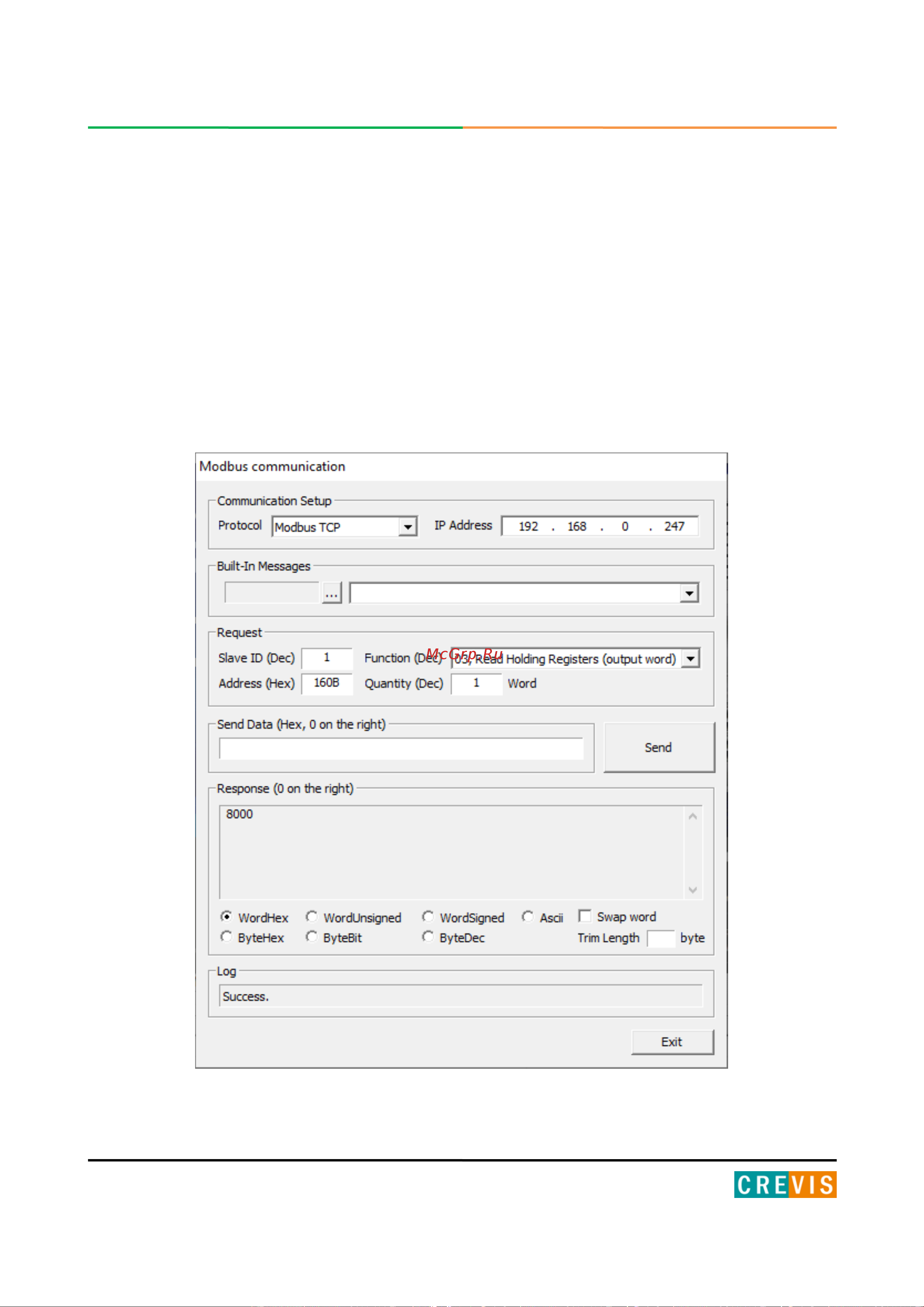

Для чтения текущего значения / записи необходимо в открывшемся окне задать
соответствующие параметры (см. рисунок ниже, Modbus функции 3 / 16).
