86 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

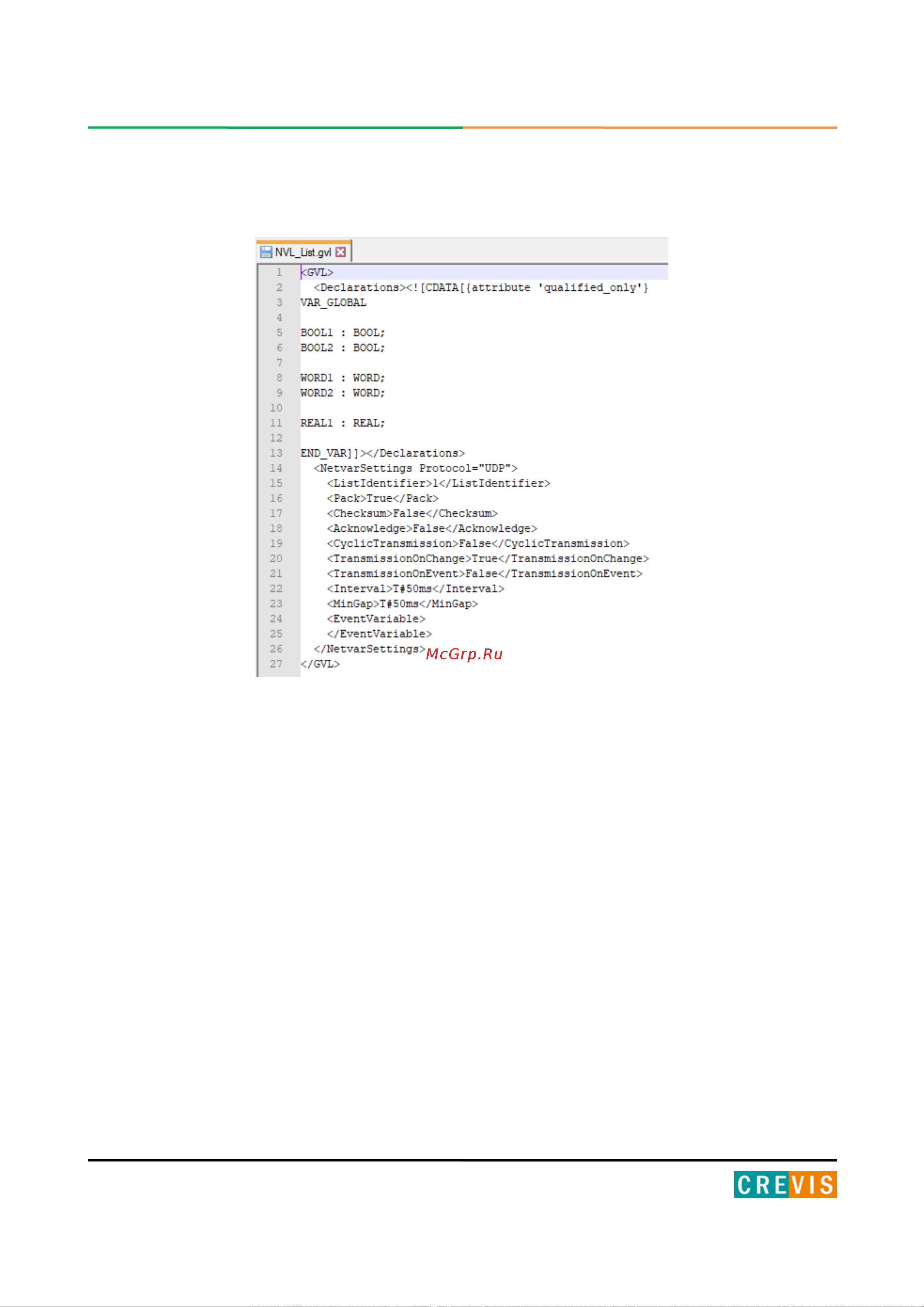

В данном случае формируется следующий файл:
В качестве устройства-получателя в данном примере используется контроллер REGUL R200
производства компании «Прософт-Системы».
Для конфигурирования сетевых переменных у Получателя необходимо щёлкнуть ПКМ по
приложению (Application) и выбрать «Добавление объекта» - «Список сетевых переменных
(Получатель)» по аналогии с созданием аналогичной таблицы у отправителя.
