117 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

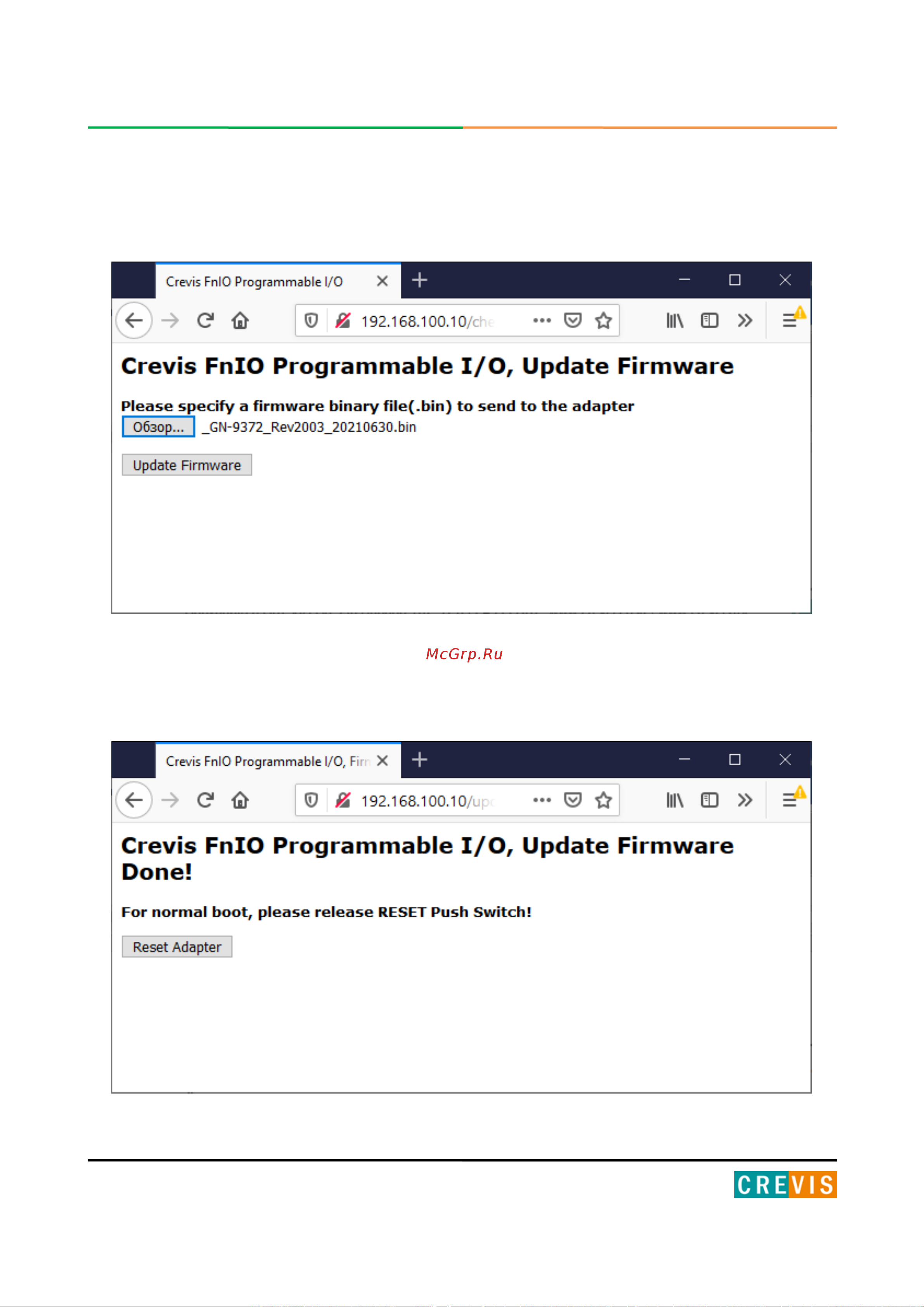

Далее в основном окне предлагается выбрать файл прошивки с расширением (.bin) и нажать
кнопку «Update Firmware».
В случае успешного обновления СПО на экране появится соответствующая надпись. После
этого для завершения процедуры обновления необходимо нажать кнопку «Reset Adapter».
