38 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

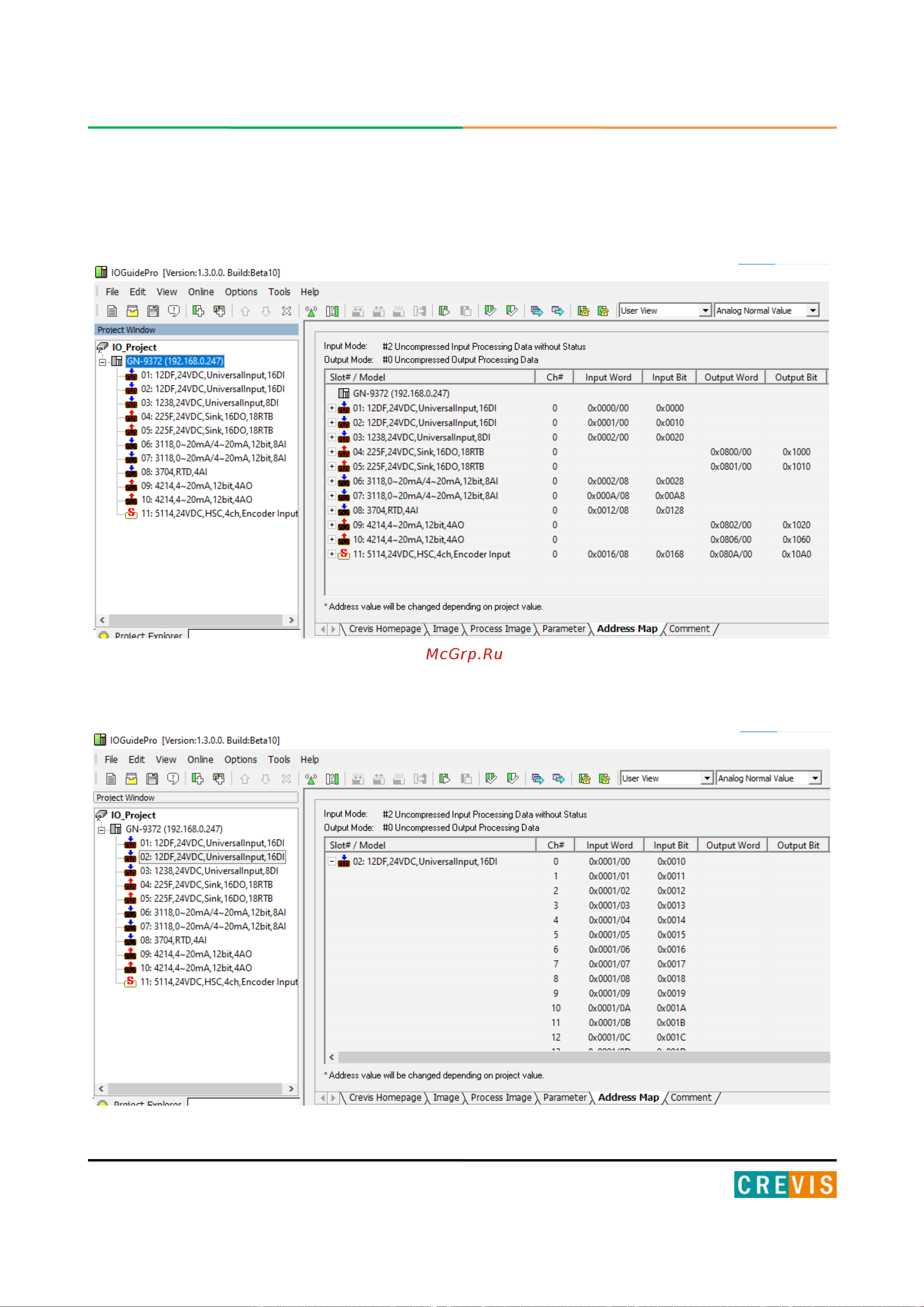

На вкладке «Address Map», выбрав в дереве устройств адаптер, можно посмотреть Modbus
карту для всей корзины в формате регистров (Input Word / Output Word, функции 3,4, 16 и т.д.)
и в формате битов (Input Bit / Output Bit, функции 1,2, 15 и т.д.).
При выборе конкретного модуля на данной вкладке будут отображаться Modbus адреса,
содержащие данные этого модуля.
